Point Cloud چیست و چه کاربردی در نقشه‌برداری دارد؟

Point Cloud یا ابر نقاط سه‌بعدی یکی از مهم‌ترین خروجی‌های فناوری‌های نوین نقشه‌برداری، اسکن لیزری و فتوگرامتری پهپادی است. این فناوری با ثبت میلیون‌ها نقطه در فضای سه‌بعدی، امکان بازسازی دقیق شکل زمین، ساختمان‌ها، سازه‌ها و عوارض محیطی را فراهم می‌کند. اما ابر نقاط چیست، چگونه تولید می‌شود و چه کاربردی در پروژه‌های نقشه‌برداری دارد؟

ابر نقاط سه‌بعدی چیست و چرا در نقشه‌برداری اهمیت دارد؟

ابر نقاط یا Point Cloud مجموعه‌ای از نقاط دارای مختصات سه‌بعدی است که برای نمایش و تحلیل شکل واقعی اجسام و محیط استفاده می‌شود. این داده‌ها با روش‌هایی مانند اسکن لیزری LiDAR و فتوگرامتری پهپادی تولید می‌شوند و در نقشه‌برداری، محاسبه حجم، مدل‌سازی سه‌بعدی، ساخت‌وساز، معدن و GIS کاربرد دارند. کیفیت خروجی به روش برداشت، دقت تجهیزات، شرایط محیطی و نحوه پردازش داده‌ها وابسته است.

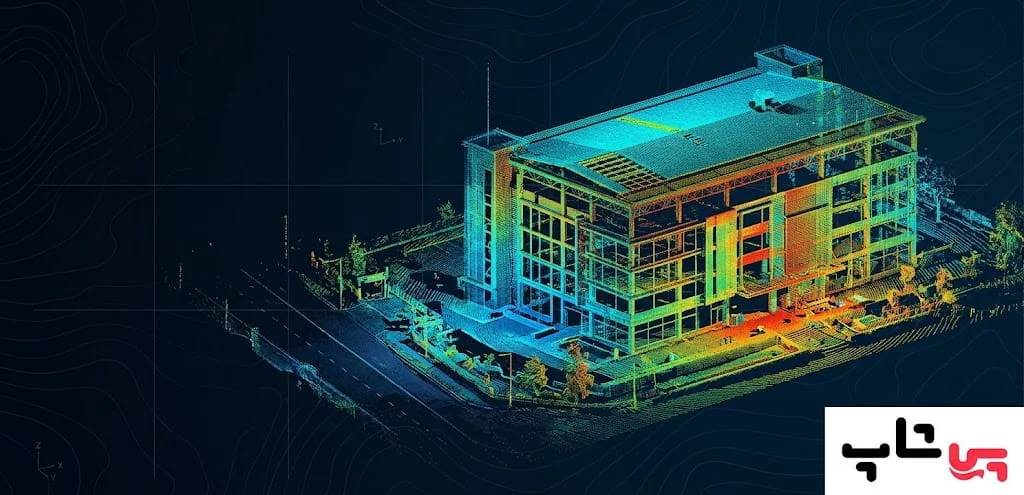

Point Cloud چیست؟ تعریف ابر نقاط سه‌بعدی

Point Cloud یا ابر نقاط سه‌بعدی، مجموعه‌ای از نقاط است که هرکدام موقعیت یک بخش از سطح یا محیط را در فضای سه‌بعدی مشخص می‌کنند. این نقاط معمولاً با مختصات X، Y و Z ذخیره می‌شوند و بسته به روش برداشت و نوع فایل، می‌توانند اطلاعات دیگری مانند رنگ، شدت بازتاب لیزر، شماره کلاس و زمان ثبت را نیز داشته باشند.

برای مثال، هنگام برداشت یک ساختمان با اسکنر لیزری سه‌بعدی، دستگاه تعداد زیادی نقطه از دیوارها، سقف، ستون‌ها، کف و سایر اجزای ساختمان ثبت می‌کند. مجموعه این نقاط، شکل سه‌بعدی ساختمان را نمایش می‌دهد و امکان اندازه‌گیری، بررسی ابعاد و تهیه مدل‌های دیجیتال را فراهم می‌سازد.

به زبان ساده، اگر یک جسم واقعی را با تعداد بسیار زیادی نقطه در فضای سه‌بعدی نمایش دهیم، یک ابر نقاط ساخته‌ایم.

اجزای اصلی داده ابر نقاط

هر نقطه در یک Point Cloud می‌تواند شامل اطلاعات مختلفی باشد. مهم‌ترین آن‌ها عبارت‌اند از:

• مختصات سه‌بعدی (X, Y, Z): موقعیت مکانی هر نقطه را مشخص می‌کنند.
• اطلاعات رنگ (RGB): در صورت ثبت رنگ، به نمایش طبیعی‌تر عوارض کمک می‌کنند.
• شدت بازتاب (Intensity): در داده‌های LiDAR، میزان شدت سیگنال بازگشتی را نشان می‌دهد.
• کلاس‌بندی نقاط (Classification): نقاط را بر اساس نوع عارضه، مانند زمین، ساختمان یا پوشش گیاهی، دسته‌بندی می‌کند.
• اطلاعات اضافی: بسته به سامانه برداشت، ممکن است شامل شماره بازگشت، زمان ثبت، شناسه اسکن یا اطلاعات مربوط به منبع داده باشد.

وجود این اطلاعات به نوع دستگاه، تنظیمات برداشت، روش تولید داده و فرمت فایل بستگی دارد، بنابراین همه ابر نقاط الزاماً تمام این ویژگی‌ها را ندارند.

ابر نقاط چگونه تولید می‌شود؟

برای تولید ابر نقاط از روش‌های مختلفی استفاده می‌شود. انتخاب روش مناسب به دقت موردنیاز، وسعت محدوده، نوع عوارض، بودجه پروژه و شرایط اجرایی بستگی دارد.

۱. تولید ابر نقاط با اسکنر لیزری سه‌بعدی و LiDAR

در روش LiDAR، دستگاه پالس‌های لیزری را به محیط ارسال می‌کند و با اندازه‌گیری سیگنال بازگشتی، فاصله تا سطوح را محاسبه می‌کند. با ترکیب فاصله اندازه‌گیری‌شده و اطلاعات موقعیت و جهت دستگاه، مختصات سه‌بعدی نقاط به دست می‌آید.

اسکنرهای لیزری زمینی برای برداشت جزئیات ساختمان‌ها، سازه‌های صنعتی، تونل‌ها و فضاهای داخلی کاربرد دارند. در مقابل، سامانه‌های LiDAR هوابرد می‌توانند از روی پهپاد، هواپیما یا سایر سکوهای پروازی برای برداشت مناطق وسیع استفاده شوند.

از مزایای این روش می‌توان به برداشت سریع، ثبت مستقیم فاصله و امکان تولید ابر نقاط متراکم اشاره کرد. بااین‌حال، دقت نهایی به مشخصات دستگاه، کالیبراسیون، روش تعیین موقعیت، شرایط محیطی و فرآیند پردازش وابسته است.

اگر برای برداشت دقیق سه‌بعدی ساختمان‌ها، سازه‌های صنعتی یا محیط‌های پیچیده به تجهیزات تخصصی نیاز دارید، پیش از خرید لیزر اسکنر، دقت دستگاه، برد اندازه‌گیری و سازگاری آن با نرم‌افزارهای پردازش ابر نقاط را بررسی کنید.

برای انتخاب روش مناسب برداشت سه‌بعدی، شناخت فناوری‌های به‌کاررفته در اسکنرها اهمیت دارد. در مقاله تفاوت SLAM و LiDAR چیست؟ با تفاوت‌ها و کاربردهای این دو فناوری بیشتر آشنا شوید.

۲. تولید ابر نقاط با فتوگرامتری پهپادی

در فتوگرامتری، تصاویر هم‌پوشان از زوایای مختلف ثبت می‌شوند. سپس نرم‌افزار با شناسایی نقاط مشترک تصاویر و محاسبه هندسه تصویربرداری، موقعیت سه‌بعدی نقاط را تخمین می‌زند.

در پروژه‌های نقشه‌برداری هوایی، پهپاد مجهز به دوربین می‌تواند از محدوده موردنظر تصویربرداری کند. تصاویر پس از پردازش در نرم‌افزارهای فتوگرامتری به ابر نقاط، مدل سه‌بعدی، ارتوموزائیک و مدل‌های ارتفاعی تبدیل می‌شوند.

این روش برای برداشت معادن روباز، راه‌سازی، پروژه‌های عمرانی، پایش پیشرفت کار و محاسبه حجم دپوها مناسب است. نتیجه به کیفیت تصاویر، میزان هم‌پوشانی، نور محیط، بافت سطح، روش تعیین مقیاس و مختصات و کیفیت پردازش بستگی دارد.

۳. تولید ابر نقاط با حسگرهای عمق‌سنج و روش‌های دیگر

برخی دوربین‌های سه‌بعدی، حسگرهای RGB-D و سامانه‌های تصویربرداری استریو نیز می‌توانند اطلاعات عمق را ثبت و از آن‌ها ابر نقاط تولید کنند. این روش‌ها در رباتیک، کنترل صنعتی، واقعیت افزوده و کاربردهای نزدیک‌برد استفاده می‌شوند.

در انتخاب فناوری باید توجه کرد که روش‌های مختلف از نظر برد، تراکم نقاط، سرعت برداشت، دقت و توانایی ثبت سطوح گوناگون با یکدیگر تفاوت دارند.

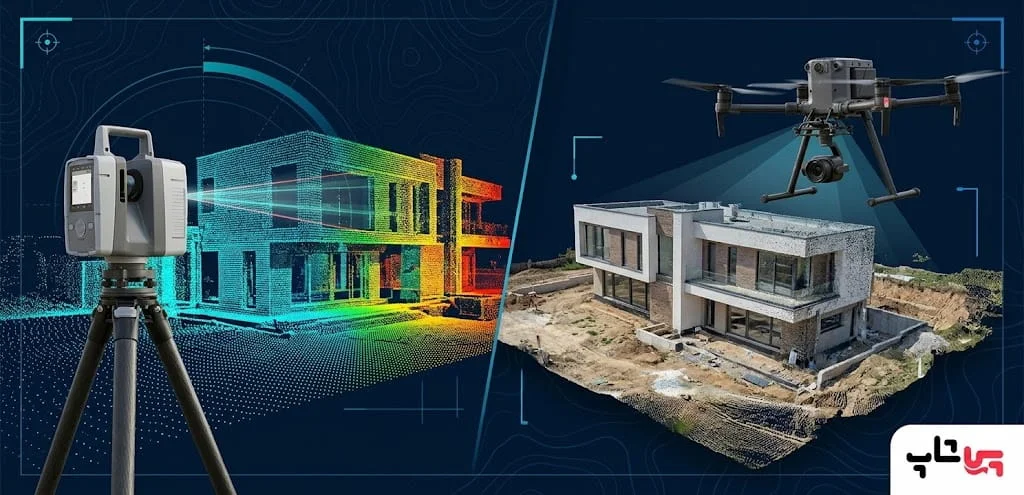

تفاوت ابر نقاط LiDAR و ابر نقاط فتوگرامتری

هر دو روش می‌توانند مدل سه‌بعدی از محیط تولید کنند، اما نحوه ثبت اطلاعات در آن‌ها متفاوت است. در LiDAR، فاصله با استفاده از سیگنال لیزری اندازه‌گیری می‌شود، در فتوگرامتری، مختصات نقاط از تحلیل هندسی تصاویر به دست می‌آید.

معیار مقایسه	ابر نقاط LiDAR	ابر نقاط فتوگرامتری
منبع داده	اندازه‌گیری لیزری	تصاویر هم‌پوشان
تجهیزات متداول	اسکنر زمینی یا سامانه LiDAR هوابرد	دوربین زمینی یا دوربین نصب‌شده روی پهپاد
ثبت رنگ طبیعی	وابسته به تجهیزات و ترکیب با تصاویر	معمولاً امکان‌پذیر است
برداشت پوشش گیاهی	با توجه به سامانه، امکان ثبت بازگشت‌های متعدد از پوشش و سطوح زیرین وجود دارد	معمولاً برای بازسازی به مشاهده تصویری مناسب نیاز دارد
وابستگی به نور	معمولاً کمتر از روش تصویربرداری مرئی	به شرایط تصویربرداری و نور وابسته است
عوامل مؤثر بر کیفیت	دستگاه، کالیبراسیون، موقعیت‌یابی و شرایط سطح	کیفیت تصاویر، هم‌پوشانی، بافت و هندسه تصویربرداری
کاربرد متداول	برداشت دقیق سازه‌ها، زمین و پوشش گیاهی	مدل‌سازی سه‌بعدی، نقشه‌برداری هوایی و محاسبه حجم

هیچ‌یک از این دو روش در همه پروژه‌ها بهترین انتخاب نیست. در بعضی پروژه‌ها، ترکیب داده‌های LiDAR و فتوگرامتری می‌تواند اطلاعات کامل‌تری فراهم کند.

کاربرد Point Cloud در نقشه‌برداری چیست؟

کاربرد Point Cloud در نقشه‌برداری به ثبت و تحلیل هندسه سه‌بعدی عوارض محدود نمی‌شود. این داده‌ها می‌توانند مبنای تولید نقشه، مدل ارتفاعی، محاسبات حجمی، مستندسازی سازه‌ها و پایش تغییرات باشند.

۱. تهیه نقشه‌های توپوگرافی و مدل‌های ارتفاعی

ابر نقاط حاصل از برداشت زمینی یا هوایی می‌تواند برای استخراج اطلاعات ارتفاعی زمین استفاده شود. پس از طبقه‌بندی و پردازش نقاط، می‌توان مدل‌های ارتفاعی و محصولات نقشه‌برداری متناسب با نیاز پروژه تولید کرد.

برای مثال، در پروژه‌های راه‌سازی و طراحی محوطه، اطلاعات سه‌بعدی زمین به بررسی شیب‌ها، اختلاف ارتفاع و وضعیت توپوگرافی کمک می‌کند. البته تولید نقشه نهایی به کنترل مختصات، طبقه‌بندی مناسب و رعایت الزامات دقت پروژه نیاز دارد.

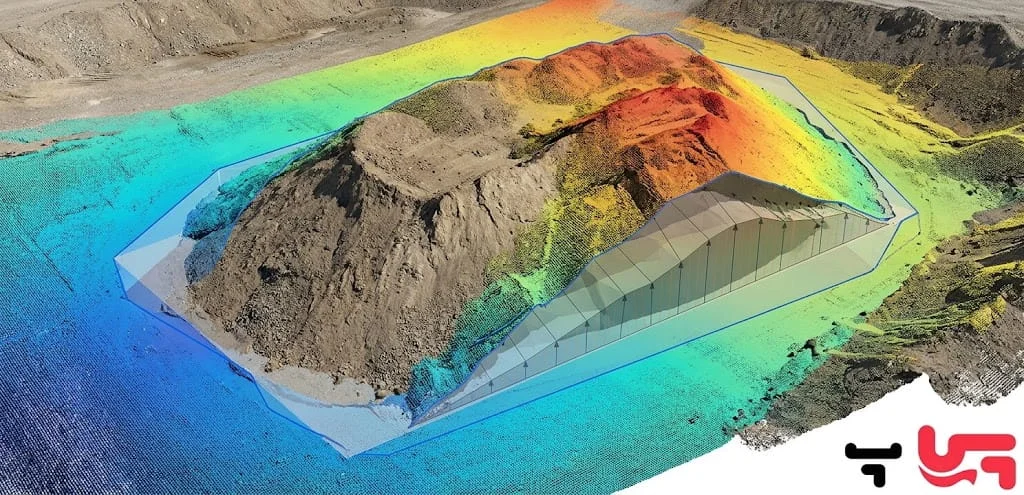

۲. محاسبه حجم خاک‌برداری، خاک‌ریزی و دپوها

یکی از کاربردهای مهم ابر نقاط، محاسبه حجم مواد در معادن، کارگاه‌های عمرانی و محل‌های دپوی مصالح است. با برداشت سه‌بعدی سطح و مقایسه آن با یک سطح مبنا یا برداشت قبلی، می‌توان حجم و تغییرات سطح را محاسبه کرد.

برای نمونه، ابر نقاط حاصل از پهپاد می‌تواند برای برآورد حجم دپوی شن، ماسه، خاک یا مواد معدنی استفاده شود. در پروژه‌های خاک‌برداری نیز مقایسه مدل سطح قبل و بعد از عملیات، اطلاعاتی درباره تغییرات حجمی فراهم می‌کند.

دقت محاسبات به کیفیت برداشت، سیستم مختصات، سطح مبنا، مرز محدوده محاسبه و روش پردازش وابسته است. بنابراین تراکم بالای نقاط به‌تنهایی تضمین‌کننده نتیجه دقیق نیست.

۳. نقشه‌برداری ساختمان‌ها و سازه‌های صنعتی

اسکن لیزری سه‌بعدی می‌تواند شکل و ابعاد ساختمان‌ها، پل‌ها، مخازن، کارخانه‌ها و سازه‌های پیچیده را ثبت کند. ابر نقاط به مهندسان اجازه می‌دهد شرایط واقعی سازه را بررسی و اندازه‌گیری‌های موردنیاز را انجام دهند.

این اطلاعات در مستندسازی وضع موجود، بررسی تغییر شکل، بازسازی، طراحی اصلاحات و مقایسه وضعیت اجراشده با نقشه‌های طراحی کاربرد دارند.

۴. تبدیل ابر نقاط به BIM

در پروژه‌های ساختمانی، داده‌های اسکن سه‌بعدی می‌توانند برای تهیه مدل‌های اطلاعات ساختمان یا BIM استفاده شوند. این فرآیند که معمولاً Scan-to-BIM نامیده می‌شود، شامل بررسی ابر نقاط و بازسازی اجزای ساختمان به‌صورت عناصر مدل‌شده است.

برای مثال، می‌توان موقعیت دیوارها، ستون‌ها، تیرها و تجهیزات را از روی داده برداشت‌شده بررسی کرد و در تهیه مدل وضع موجود به کار برد. بااین‌حال، تبدیل ابر نقاط به BIM معمولاً به پردازش و مدل‌سازی نیاز دارد و در همه پروژه‌ها به‌صورت خودکار و بدون اصلاح انجام نمی‌شود.

۵. کاربرد ابر نقاط در GIS

ابر نقاط در سامانه‌های اطلاعات جغرافیایی یا GIS برای نمایش عوارض سه‌بعدی، تحلیل ارتفاع، بررسی پوشش زمین و پشتیبانی از پروژه‌های مکانی استفاده می‌شود.

با طبقه‌بندی و پردازش مناسب، می‌توان اطلاعات مرتبط با زمین، ساختمان‌ها و پوشش گیاهی را استخراج کرد. همچنین ابر نقاط می‌تواند در کنار داده‌های برداری، تصاویر هوایی و مدل‌های ارتفاعی قرار گیرد تا تحلیل‌های مکانی کامل‌تری انجام شوند.

۶. پایش پیشرفت پروژه و بررسی تغییرات

با برداشت یک محدوده در زمان‌های مختلف و مقایسه ابر نقاط، می‌توان تغییرات سطح و شکل عوارض را بررسی کرد. این روش در پایش عملیات عمرانی، بررسی تغییرات معادن، کنترل خاک‌برداری و مستندسازی وضعیت سازه‌ها کاربرد دارد.

برای اینکه مقایسه زمانی قابل اعتماد باشد، داده‌ها باید در یک سیستم مختصات مناسب قرار گیرند و خطاهای ناشی از موقعیت‌یابی، ثبت اسکن‌ها و تفاوت شرایط برداشت کنترل شوند.

تفاوت Point Cloud با Mesh، DEM، DSM و DTM چیست؟

ابر نقاط با سایر مدل‌های سه‌بعدی و ارتفاعی تفاوت دارد. شناخت این تفاوت‌ها به انتخاب خروجی مناسب برای هر پروژه کمک می‌کند.

نوع داده	تعریف	کاربرد اصلی
Point Cloud	مجموعه‌ای از نقاط سه‌بعدی	برداشت، اندازه‌گیری و تحلیل هندسه واقعی
Mesh	شبکه‌ای از رأس‌ها، یال‌ها و سطوح چندضلعی	نمایش پیوسته سطح و ساخت مدل سه‌بعدی
DEM	مدل رقومی ارتفاع	نمایش و تحلیل اطلاعات ارتفاعی، با توجه به تعریف محصول
DSM	مدل رقومی سطح شامل عوارض روی زمین	نمایش ارتفاع ساختمان‌ها، درختان و سایر عوارض سطحی
DTM	مدل رقومی زمین برهنه	تحلیل توپوگرافی و شکل زمین بدون عوارض سطحی
BIM	مدل اطلاعات ساختمان	مدیریت اطلاعات و اجزای ساختمان در چرخه عمر پروژه

ابر نقاط معمولاً یکی از منابع تولید این محصولات است، اما برای ساخت هرکدام ممکن است مراحل پردازش، طبقه‌بندی، سطح‌سازی یا مدل‌سازی جداگانه لازم باشد.

فرمت‌های رایج فایل ابر نقاط

انتخاب فرمت فایل بر حجم داده، سازگاری نرم‌افزاری و امکان انتقال اطلاعات اثر می‌گذارد. هنگام تحویل پروژه، بهتر است علاوه بر پسوند فایل، ساختار مختصات، واحد اندازه‌گیری و اطلاعات جانبی آن نیز بررسی شود.

فایل LAS چیست؟

LAS یک فرمت رایج برای ذخیره داده‌های LiDAR و ابر نقاط است. این فرمت می‌تواند علاوه بر مختصات، اطلاعاتی مانند شدت بازتاب، طبقه‌بندی و سایر ویژگی‌های تعریف‌شده در ساختار فایل را نگهداری کند.

فایل LAZ چیست؟

LAZ نسخه فشرده فرمت LAS است که برای کاهش حجم ذخیره‌سازی و انتقال داده‌های بزرگ استفاده می‌شود. این فشرده‌سازی معمولاً به‌گونه‌ای طراحی شده است که اطلاعات LAS بدون اتلاف داده قابل بازیابی باشند.

فایل E57 چیست؟

E57 یک فرمت استاندارد برای تبادل داده‌های تصویربرداری سه‌بعدی و اسکن است. این فرمت در گردش‌کارهای اسکن لیزری و تبادل داده میان نرم‌افزارهای سازگار کاربرد دارد.

فایل PLY چیست؟

PLY فرمتی برای ذخیره داده‌های سه‌بعدی مانند ابر نقاط و شبکه‌های چندضلعی است. بسته به ساختار فایل، می‌تواند مختصات، رنگ و ویژگی‌های دیگری را نگهداری کند.

فرمت XYZ چیست؟

فایل‌های XYZ معمولاً داده‌های نقاط را به‌صورت متنی ذخیره می‌کنند؛ اغلب شامل مختصات X، Y و Z هستند و گاهی اطلاعات اضافی نیز دارند. ساختار دقیق آن به نرم‌افزار تولیدکننده بستگی دارد و ممکن است بین برنامه‌های مختلف یکسان نباشد.

پردازش ابر نقاط چگونه انجام می‌شود؟

داده خام ابر نقاط همیشه آماده استفاده مستقیم نیست. بسته به روش برداشت و هدف پروژه، ممکن است به پاک‌سازی، هم‌ترازی، طبقه‌بندی و استخراج محصولات موردنیاز نیاز داشته باشد.

۱. وارد کردن داده و بررسی سیستم مختصات

در ابتدای کار، فایل‌های برداشت‌شده وارد نرم‌افزار می‌شوند. سپس سیستم مختصات افقی و ارتفاعی، واحد اندازه‌گیری و مشخصات داده بررسی می‌شود. اشتباه در این مرحله ممکن است باعث جابه‌جایی مکانی یا ایجاد خطا در محاسبات بعدی شود.

۲. حذف نویز و نقاط نامعتبر

نویز ممکن است به‌دلیل شرایط محیطی، خطای اندازه‌گیری، بازتاب‌های نامناسب یا پردازش اولیه ایجاد شود. با استفاده از فیلترها و روش‌های آماری می‌توان برخی نقاط نامعتبر را شناسایی و حذف کرد.

بااین‌حال، حذف بیش‌ازحد نقاط می‌تواند جزئیات واقعی عوارض را از بین ببرد، بنابراین فیلترگذاری باید متناسب با نوع داده و هدف پروژه انجام شود.

۳. ثبت و هم‌ترازی ابر نقاط

در پروژه‌هایی که چند اسکن یا چند مجموعه داده دارند، لازم است ابر نقاط در یک چارچوب مختصات مشترک قرار گیرند. این فرآیند Registration نامیده می‌شود.

هم‌ترازی ممکن است با استفاده از نقاط کنترل، هدف‌های مشخص، اطلاعات موقعیت‌یابی یا الگوریتم‌های تطبیق هندسی انجام شود. الگوریتم ICP یکی از روش‌های شناخته‌شده برای بهبود هم‌ترازی مجموعه نقاط هم‌پوشان است، اما نتیجه آن به هم‌پوشانی داده‌ها و مقداردهی اولیه مناسب وابسته است.

۴. طبقه‌بندی نقاط

در این مرحله، نقاط بر اساس ویژگی‌های هندسی یا اطلاعات ثبت‌شده به گروه‌هایی مانند زمین، ساختمان، پوشش گیاهی و سایر عوارض تقسیم می‌شوند. طبقه‌بندی مناسب برای تهیه مدل زمین برهنه و بسیاری از تحلیل‌های نقشه‌برداری اهمیت دارد.

۵. استخراج محصول نهایی

پس از پردازش، می‌توان متناسب با هدف پروژه، محصولات مختلفی تولید کرد، از جمله مدل سه‌بعدی، مدل ارتفاعی، نقشه توپوگرافی، محاسبات حجم یا داده‌های موردنیاز برای مدل‌سازی BIM و GIS.

بهترین نرم‌افزارهای مشاهده و پردازش ابر نقاط

انتخاب نرم‌افزار به حجم داده، فرمت فایل، نوع پردازش و خروجی موردنیاز بستگی دارد. برخی ابزارها برای مشاهده و تحلیل عمومی مناسب‌اند و برخی دیگر مجموعه‌ای از قابلیت‌های تخصصی‌تر ارائه می‌کنند.

• CloudCompare: نرم‌افزاری شناخته‌شده برای مشاهده و پردازش ابر نقاط و مدل‌های سه‌بعدی. از کاربردهای آن می‌توان به هم‌ترازی، مقایسه مجموعه نقاط، فیلترگذاری و تحلیل فاصله اشاره کرد.
• MATLAB و Point Cloud Toolbox: مناسب برای پردازش برنامه‌پذیر ابر نقاط، توسعه الگوریتم‌ها، فیلترگذاری، ثبت، بخش‌بندی و تحلیل داده‌ها.
• PCL یا Point Cloud Library: کتابخانه متن‌باز برای توسعه برنامه‌های پردازش ابر نقاط که قابلیت‌هایی مانند تخمین ویژگی‌ها، فیلترگذاری، ثبت و بخش‌بندی ارائه می‌کند.
• Autodesk ReCap: در گردش‌کارهای اسکن سه‌بعدی و استفاده از داده‌های برداشت‌شده در برخی فرآیندهای طراحی و مهندسی کاربرد دارد.

پیش از انتخاب نرم‌افزار، باید سازگاری آن با فرمت فایل، سیستم مختصات، حجم داده و خروجی موردنیاز بررسی شود. همچنین بهتر است نیاز سخت‌افزاری پروژه، حافظه موردنیاز و امکانات نسخه انتخابی را در نظر بگیرید.

چه عواملی بر دقت ابر نقاط تأثیر می‌گذارند؟

دقت ابر نقاط تنها به تعداد نقاط یا مشخصات اسمی دستگاه وابسته نیست. کیفیت نهایی حاصل مجموعه‌ای از عوامل فنی و اجرایی است.

مهم‌ترین عوامل عبارت‌اند از:

• مشخصات و کالیبراسیون تجهیزات: کیفیت حسگر و تنظیمات آن بر اندازه‌گیری‌ها اثر می‌گذارد.
• روش برداشت: نوع سامانه، فاصله از سطح، هندسه برداشت و نحوه تعیین موقعیت در نتیجه نهایی مؤثرند.
• کنترل زمینی و سیستم مختصات: نقاط کنترل مناسب و استفاده صحیح از مرجع مختصات برای دستیابی به موقعیت مکانی قابل اعتماد اهمیت دارند.
• شرایط محیطی: نور، پوشش گیاهی، جنس سطح، گردوغبار و شرایط جوی ممکن است بر روش‌های مختلف برداشت اثر بگذارند.
• پردازش داده‌ها: خطاهای هم‌ترازی، فیلترگذاری نامناسب یا طبقه‌بندی اشتباه می‌توانند کیفیت محصول نهایی را کاهش دهند.
• کنترل کیفیت: مقایسه با داده‌های مرجع مستقل و بررسی خطاها به ارزیابی اعتبار نتایج کمک می‌کند.

تراکم بیشتر نقاط می‌تواند جزئیات سطح را افزایش دهد، اما لزوماً به معنی دقت بالاتر مختصات نیست. برای ارزیابی یک محصول باید شاخص‌های دقت، روش برداشت و معیارهای کنترل کیفیت متناسب با پروژه بررسی شوند.

هزینه تهیه ابر نقاط چقدر است؟

هزینه تهیه ابر نقاط به عوامل متعددی وابسته است و نمی‌توان برای همه پروژه‌ها یک قیمت ثابت در نظر گرفت. وسعت محدوده، دقت موردنیاز، نوع تجهیزات، پیچیدگی محیط و خدمات پردازش از مهم‌ترین عوامل تعیین‌کننده هزینه هستند.

برای مثال، برداشت یک محوطه باز با پهپاد و فتوگرامتری با اسکن لیزری یک ساختمان پیچیده یا فضای صنعتی یکسان نیست. هزینه پردازش، طبقه‌بندی، تهیه نقشه نهایی و تولید مدل سه‌بعدی نیز می‌تواند جداگانه محاسبه شود.

برای دریافت برآورد مناسب، بهتر است پیش از استعلام قیمت، اطلاعات زیر مشخص شوند:

• مساحت یا ابعاد محدوده پروژه
• نوع عوارض و شرایط محیطی
• روش برداشت پیشنهادی یا تجهیزات موجود
• دقت موردنیاز و سیستم مختصات
• خروجی نهایی مورد انتظار، مانند فایل ابر نقاط، مدل ارتفاعی، محاسبه حجم یا مدل سه‌بعدی

انتخاب تجهیزات مناسب برای تولید ابر نقاط

اگر قصد اجرای پروژه نقشه‌برداری با پهپاد، اسکنر لیزری یا تجهیزات مرتبط را دارید، انتخاب دستگاه باید بر اساس نیاز واقعی پروژه انجام شود. برد، دقت، نوع حسگر، روش موقعیت‌یابی، سازگاری نرم‌افزاری، خدمات پس از فروش و امکان تهیه خروجی موردنیاز از جمله موارد مهم در تصمیم‌گیری هستند.

در فروشگاه پی شاپ سنتر می‌توانید برای بررسی گزینه‌های مرتبط با پهپادها و لوازم جانبی نقشه برداری، متناسب با نوع پروژه خود اقدام کنید. پیش از انتخاب محصول، مشخص کنید که هدف شما برداشت هوایی، تولید ابر نقاط با فتوگرامتری، برداشت با LiDAR یا اسکن سه‌بعدی زمینی است، زیرا هرکدام نیازهای فنی متفاوتی دارند.

برای انتخاب آگاهانه‌تر، مشخصات فنی دستگاه را با الزامات پروژه مقایسه کنید و در صورت نیاز، درباره سازگاری تجهیزات با نرم‌افزار و خروجی موردنظر استعلام بگیرید.

جمع‌بندی

Point Cloud یا ابر نقاط سه‌بعدی، یکی از داده‌های پایه در نقشه‌برداری مدرن است که امکان ثبت، نمایش و تحلیل هندسه عوارض را فراهم می‌کند. این داده‌ها با روش‌هایی مانند LiDAR، اسکن لیزری و فتوگرامتری تولید می‌شوند و در تهیه نقشه‌های توپوگرافی، محاسبه حجم، مدل‌سازی سه‌بعدی، GIS، BIM و پایش تغییرات کاربرد دارند.

برای دستیابی به نتیجه قابل اعتماد، باید روش برداشت، تجهیزات، سیستم مختصات، فرمت فایل و مراحل پردازش متناسب با هدف پروژه انتخاب شوند. در نهایت، کیفیت ابر نقاط نه‌تنها به دستگاه، بلکه به کل فرآیند برداشت، پردازش و کنترل کیفیت وابسته است.

سؤالات متداول درباره Point Cloud

۱. Point Cloud چیست؟

Point Cloud یا ابر نقاط، مجموعه‌ای از نقاط دارای مختصات سه‌بعدی است که شکل یک جسم یا محیط را نمایش می‌دهند. این داده‌ها می‌توانند با روش‌هایی مانند اسکن لیزری، LiDAR یا فتوگرامتری تولید شوند.

۲. ابر نقاط در نقشه‌برداری چه کاربردی دارد؟

ابر نقاط برای تهیه مدل‌های سه‌بعدی، استخراج اطلاعات ارتفاعی، محاسبه حجم خاک‌برداری و دپوها، مستندسازی سازه‌ها و پایش تغییرات استفاده می‌شود. نوع کاربرد به کیفیت داده و خروجی موردنیاز پروژه بستگی دارد.

۳. تفاوت ابر نقاط LiDAR با فتوگرامتری چیست؟

LiDAR فاصله را با استفاده از سیگنال لیزری اندازه‌گیری می‌کند، اما فتوگرامتری مختصات سه‌بعدی را از تحلیل تصاویر هم‌پوشان به دست می‌آورد. انتخاب بین این دو روش به نوع پروژه، دقت موردنیاز، شرایط محیطی و تجهیزات در دسترس بستگی دارد.

۴. فایل LAS و LAZ چه تفاوتی دارند؟

LAS فرمتی رایج برای ذخیره داده‌های ابر نقاط است. LAZ نسخه فشرده آن محسوب می‌شود که با هدف کاهش حجم فایل و تسهیل ذخیره‌سازی و انتقال داده به کار می‌رود.

۵. برای مشاهده فایل ابر نقاط از چه نرم‌افزاری استفاده کنیم؟

CloudCompare یکی از گزینه‌های شناخته‌شده برای مشاهده و پردازش ابر نقاط است. MATLAB و PCL نیز برای پردازش‌های تخصصی‌تر و توسعه الگوریتم‌ها کاربرد دارند، انتخاب مناسب به فرمت داده و نیاز پروژه وابسته است.

۶. آیا با ابر نقاط می‌توان حجم خاک‌برداری را محاسبه کرد؟

بله. با استفاده از ابر نقاط یا مدل‌های سطح تولیدشده از آن‌ها می‌توان سطح موجود را با سطح مبنا یا برداشت قبلی مقایسه کرد و حجم تغییرات را به دست آورد. دقت نتیجه به کیفیت برداشت، سیستم مختصات، تعریف محدوده و روش محاسبه وابسته است.

۷. آیا ابر نقاط پهپادی دقت کافی برای نقشه‌برداری دارد؟

ابر نقاط پهپادی می‌تواند برای بسیاری از پروژه‌های نقشه‌برداری مناسب باشد، اما دقت آن به دوربین یا حسگر، شرایط تصویربرداری، روش تعیین مختصات، نقاط کنترل و پردازش وابسته است. پیش از استفاده در پروژه‌های حساس، باید دقت محصول با معیارهای فنی پروژه ارزیابی شود.

۸. آیا می‌توان ابر نقاط را به مدل BIM تبدیل کرد؟

بله. در فرآیندی با عنوان Scan-to-BIM، ابر نقاط برای بازسازی اجزای ساختمان و ایجاد مدل اطلاعات ساختمان استفاده می‌شود. میزان خودکارسازی و جزئیات مدل نهایی به کیفیت داده، پیچیدگی ساختمان و نرم‌افزارهای مورد استفاده بستگی دارد.
