تعمیر و کالیبراسون توتال استیشن لایکا

راهنمای جامع و تخصصی تعمیر توتال استیشن لایکا| از عیب‌یابی تا کالیبراسیون

توتال استیشن‌های لایکا (Leica Geosystems) به عنوان دقیق‌ترین و بادوام‌ترین ابزارهای نقشه‌برداری در جهان شناخته می‌شوند. اما حتی این شاهکارهای مهندسی سوئیسی نیز به دلیل کار در شرایط سخت کارگاهی، گرد و غبار، رطوبت و ضربات احتمالی، نیاز به سرویس دوره‌ای و تعمیرات تخصصی دارند.

اگر توتال استیشن لایکا شما دچار افت دقت، خطای زاویه، مشکل در اندازه‌گیری فاصله، اختلال در کمپنساتور، ATR، نمایشگر یا سیستم حرکتی شده است، در این راهنما مراحل عیب‌یابی، تعمیر، سرویس، تست و کالیبراسیون توتال استیشن لایکا را بررسی می‌کنیم و توضیح می‌دهیم چه زمانی تعمیر دستگاه منطقی است و چه زمانی باید به فکر جایگزینی آن بود. همچنین، هر آنچه باید درباره تعمیر توتال استیشن لایکا بدانید را بررسی می‌کنیم و توضیح می‌دهیم چرا فروشگاه و تعمیرگاه تخصصی پی شاپ سنتر، مطمئن‌ترین انتخاب برای دستگاه شماست.

چرا تعمیر توتال استیشن لایکا یک کار تخصصی است؟

دوربین توتال استیشن لایکا یک دستگاه اپتیکی-الکترونیکی بسیار حساس است. در یک دستگاه Leica، اندازه‌گیری زاویه، فاصله، تراز، نشانه‌روی و ثبت داده‌ها به عملکرد هماهنگ چندین بخش وابسته است. به همین دلیل، مشاهده یک علامت مشخص الزاماً به معنی خرابی همان قطعه نیست.

برای مثال، اگر نتایج اندازه‌گیری فاصله ناپایدار باشند، ممکن است مشکل از EDM باشد، اما پیش از باز کردن دستگاه باید منشور، تنظیمات اندازه‌گیری، شرایط محیطی و نحوه انجام مشاهده نیز بررسی شوند. همین موضوع درباره خطاهای زاویه نیز صدق می‌کند. اختلاف مشاهده‌ها می‌تواند به تنظیمات، کلماسیون، کمپنساتور، هندسه دستگاه یا یک مشکل مکانیکی مربوط باشد.

بنابراین فرآیند حرفه‌ای تعمیر باید از تشخیص علت شروع شود، نه از تعویض قطعه.

تعمیر این دستگاه‌ها برخلاف ابزارهای معمولی، نیاز به:

1. دانش فنی به‌روز: مطابق با استانداردهای لایکا سوئیس.
2. قطعات یدکی اورجینال: برای حفظ طول عمر دستگاه.
3. تجهیزات کالیبراسیون پیشرفته: مانند کلیماتورهای چند محوره.

ما در پی شاپ سنتر  با درک حساسیت پروژه های شما، سرویس‌های خود را با ضمانت دقت ارائه می‌دهیم.

رایج‌ترین خرابی‌های توتال استیشن لایکا چیست؟ (سری TS, TC, FlexLine)

خرابی دستگاه‌های Leica بسته به مدل، میزان استفاده و شرایط کاری متفاوت است، اما برخی مشکلات بیشتر از سایر موارد مورد توجه قرار می‌گیرند. شناسایی زودهنگام این مشکلات می‌تواند از هزینه‌های سنگین‌تر جلوگیری کند:

 خطاهای EDM (اندازه‌گیری فاصله)

EDM یا Electronic Distance Measurement وظیفه اندازه‌گیری فاصله را بر عهده دارد.

نشانه‌های مشکل در این بخش می‌تواند شامل موارد زیر باشد:

• انجام نشدن اندازه‌گیری فاصله

• نمایش خطا هنگام Distance Measurement

• ناپایداری یا تکرارپذیر نبودن نتایج

• مشکل در اندازه‌گیری با منشور

• اختلاف غیرعادی با مقدار مرجع

• عملکرد نامناسب سیستم لیزر در مدل‌های دارای Laser Pointer

با این حال، هر خطای Distance را نباید بلافاصله به خرابی برد EDM یا دیود لیزر نسبت داد. ابتدا باید شرایط هدف، منشور، تنظیمات دستگاه و وضعیت کلی سیستم بررسی شود. مشکلاتی مانند خطاهای EDM، کمپنساتور، سیستم زاویه و محورهای حرکتی فقط مختص Leica نیستند و در سایر برندهای توتال استیشن نیز ممکن است دیده شوند. برای مثال، در بررسی خرابی‌های تجهیزات Sanding نیز تشخیص صحیح منشأ خطا و تفکیک تعمیر از سرویس و کالیبراسیون اهمیت دارد. اگر با دستگاهی از این برند کار می‌کنید، راهنمای تعمیر توتال استیشن سندینگ می‌تواند برای آشنایی با فرآیند عیب‌یابی و تعمیر آن مفید باشد.

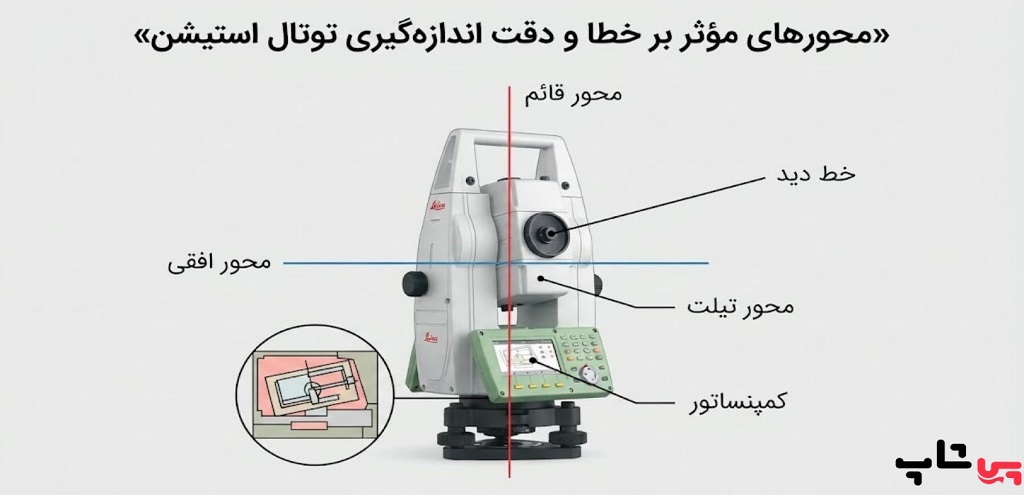

 مشکلات تراز الکترونیکی و سنسورهای زاویه

خطا در زاویه افقی یا قائم می‌تواند دلایل مختلفی داشته باشد. از جمله:

• خطای کلماسیون

• خطای شاخص قائم

• خطای محور تیلت

• مشکل کمپنساتور

• ایراد مکانیکی در محور

• تغییر تنظیمات یا شرایط دستگاه

به همین دلیل، برای تشخیص دقیق باید آزمون‌های مناسب انجام شوند. یکی از مشکلات رایج در تعمیر و کالیبراسون دوربین توتال استیشن خارج شدن از کالیبراسیون تراز (Tilt) باعث می‌شود دستگاه مدام خطای تراز بدهد، حتی اگر دستگاه کاملاً تراز باشد. این موضوع مستقیماً بر دقت زاویه‌خواب و قائم تأثیر می‌گذارد.

خطای کمپنساتور و Tilt

کمپنساتور برای اصلاح اثر انحراف‌های کوچک دستگاه از وضعیت مرجع استفاده می‌شود. اگر دستگاه به‌طور مکرر خطای تراز یا Tilt نشان دهد، حتی زمانی که ظاهراً روی سه‌پایه تراز شده است، لازم است عملکرد کمپنساتور و وضعیت تنظیمات آن بررسی شود. در این شرایط، انجام کالیبراسیون بدون تشخیص منشأ مشکل می‌تواند کافی نباشد، زیرا ممکن است سنسور یا مکانیزم مرتبط دچار ایراد شده باشد.

 تخلیه سریع باتری و مشکلات تغذیه

خرابی جای باتری (Battery Compartment) یا نوسانات در برد پاور اصلی از مشکلات شایع در مدل‌های قدیمی‌تر مثل سری Leica TC407 یا حتی مدل‌های جدیدتر TS06 Plus است. خاموش شدن ناگهانی، روشن نشدن دستگاه، تخلیه غیرعادی باتری یا ناپایداری برق دستگاه می‌تواند به باتری یا مدار تغذیه مربوط باشد و نیاز به بررسی تخصصی داشته باشد.

سفت شدن یا لقی محورهای حرکتی

حرکت افقی و قائم توتال استیشن باید کنترل‌شده و یکنواخت باشد. وجود لقی، سفتی غیرعادی یا حرکت ناپیوسته می‌تواند روی نشانه‌روی و در نتیجه کیفیت کار میدانی اثر بگذارد. گردوغبار، فرسودگی مکانیکی و مشکلات مربوط به روان‌کاری از مواردی هستند که در سرویس دستگاه باید بررسی شوند. نفوذ گرد و غبار و خشک شدن گریس مخصوص داخل پیچ‌ها باعث می‌شود حرکت دستگاه پله‌پله یا سفت شود که دقت نشانه‌روی را به شدت کاهش می‌دهد.

  خرابی نمایشگر، تاچ یا صفحه‌کلید

در مدل‌هایی که از نمایشگر و رابط کاربری پیشرفته‌تر استفاده می‌کنند، ضربه، فرسودگی یا آسیب الکترونیکی می‌تواند باعث اختلال در نمایش یا کنترل دستگاه شود. در این شرایط، ابتدا باید مشخص شود مشکل مربوط به خود نمایشگر، تاچ، کابل ارتباطی یا برد مربوط به آن است.

در مدل‌های سری TS مانند توتال استیشن TS60 که دارای صفحه نمایش رنگی و لمسی هستند، ضربه یا تابش مستقیم آفتاب طولانی‌مدت می‌تواند باعث از کار افتادن تاچ یا سیاه شدن نمایشگر شود.

فرآیند گام‌به‌گام تعمیر و سرویس لایکا در پی شاپ سنتر

ما در فروشگاه پی شاپ سنتر یک پروتکل سخت‌گیرانه برای تعمیرات داریم تا خروجی کار دقیقاً مشابه دستگاه نو باشد:

گام اول: پذیرش و عیب‌یابی اولیه (Diagnostic)

در بدو ورود، دستگاه توسط کارشناسان ما بررسی می‌شود. ما از نرم‌افزارهای تشخیصی لایکا برای استخراج کدهای خطا استفاده می‌کنیم تا منشأ دقیق مشکل (سخت‌افزاری یا نرم‌افزاری) مشخص شود.

گام دوم: برآورد هزینه و اعلام به مشتری

شفافیت مالی اصل اول ماست. قبل از شروع هرگونه تعمیر، لیست قطعات مورد نیاز و هزینه دستمزد به شما اعلام شده و تنها پس از تایید شما، فرآیند تعمیر آغاز می‌گردد.

گام سوم: دمونتاژ و شستشوی قطعات اپتیکی

گرد و غبار دشمن شماره یک عدسی‌ها و لمب‌های زاویه است. در این مرحله، قطعات داخلی با محلول‌های مخصوص تمیز شده و گریس‌های قدیمی با گریس‌های استاندارد لایکا جایگزین می‌شوند.

گام چهارم: تعمیر یا تعویض قطعات معیوب

در پی شاپ، اولویت ما تعمیر قطعات برای کاهش هزینه مشتری است. اما در صورت نیاز به تعویض (مانند تعویض کابل‌های تخت یا موتورها)، فقط از قطعات اورجینال لایکا استفاده می‌کنیم.

گام پنجم: کالیبراسیون با دستگاه کلیماتور

پس از تعمیر، دستگاه روی ست کلیماتور قرار می‌گیرد تا خطاهای ۲C، V0 (خطای اندکس زاویه قائم) و خطای تراز با دقت ثانیه‌ای اصلاح شوند.

گام ششم: تست نهایی در محیط واقعی

دستگاه به مدت ۲۴ ساعت تحت تست‌های محیطی قرار می‌گیرد تا از پایداری کالیبراسیون و سلامت باتری و بردهای الکترونیکی اطمینان حاصل شود.

تفاوت تعمیر، سرویس، تنظیم و کالیبراسیون توتال استیشن چیست؟

این چهار مفهوم در بازار تعمیرات گاهی به‌جای یکدیگر استفاده می‌شوند، در حالی که از نظر فنی یکسان نیستند.

برای مثال، اگر سنسور یا برد EDM خراب باشد، انجام کالیبراسیون به‌تنهایی خرابی را برطرف نمی‌کند.

ترتیب منطقی در بسیاری از موارد این است:

عیب‌یابی → تعمیر یا سرویس → تست → تنظیم/کالیبراسیون → کنترل نهایی

این تفکیک یکی از مهم‌ترین نکات در تعمیر دوربین نقشه‌برداری لایکا است.

کالیبراسیون توتال استیشن لایکا چیست و چرا اهمیت دارد؟

کالیبراسیون یا فرآیندهای Check & Adjust برای بررسی خطاهای مرتبط با اندازه‌گیری دستگاه انجام می‌شوند. مقادیر قابل بررسی و روش اجرای آزمون به مدل Leica بستگی دارد؛ بنابراین نباید دستورالعمل یک مدل را بدون بررسی مستندات همان دستگاه روی مدل دیگری اجرا کرد.

اهمیت کالیبراسیون از اینجا ناشی می‌شود که یک توتال استیشن ممکن است روشن باشد، بدون نمایش Error کار کند و در عین حال به دلیل خطاهای سیستماتیک، نتایج اندازه‌گیری آن برای یک پروژه دقیق مناسب نباشد.

این موضوع مخصوصاً در پروژه‌های زیر اهمیت بیشتری پیدا می‌کند:

• پیاده‌سازی سازه

• کنترل ابعادی

• تونل و مترو

• برداشت‌های دقیق عمرانی

• پایش تغییر شکل

• عملیات نقشه‌برداری تکرارشونده

کالیبراسیون توتال استیشن لایکا چگونه انجام می‌شود؟

روش دقیق کالیبراسیون به مدل و نسل دستگاه بستگی دارد، اما فرآیند کلی می‌تواند شامل مراحل زیر باشد:

در برخی مدل‌های Leica، فرآیندهای Check & Adjust از طریق منوهای اختصاصی دستگاه انجام می‌شوند و کاربر باید دقیقاً مطابق راهنمای همان مدل عمل کند. به همین دلیل، کالیبراسیون توتال استیشن لایکا یک فرآیند عمومی با یک دستور ثابت برای همه مدل‌ها نیست.

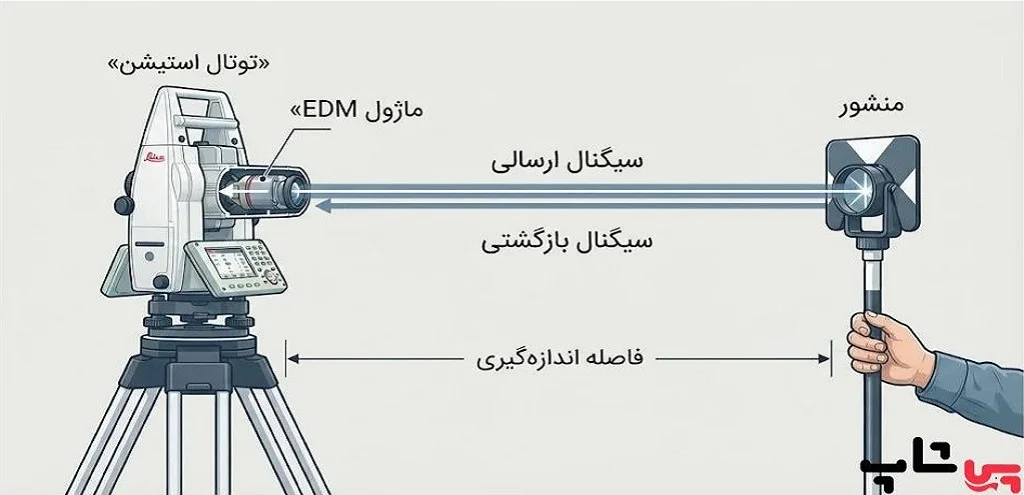

تعمیر EDM توتال استیشن لایکا چه زمانی لازم است؟

یکی از اشتباهات رایج این است که هر مشکل فاصله‌خوانی را خرابی EDM بدانیم. قبل از تعمیر EDM باید موارد ساده‌تر بررسی شوند:

• نوع هدف

• وضعیت منشور

• تنظیمات مربوط به منشور

• شرایط محیطی

• فاصله تا هدف

• نحوه نشانه‌روی

• تنظیمات دستگاه

اگر بعد از کنترل این موارد، خطای فاصله همچنان تکرار شود، بررسی تخصصی سیستم EDM منطقی است. در صورت تأیید خرابی، ممکن است بخش‌های الکترونیکی، اپتیکی یا ارتباطی مرتبط با EDM نیاز به تعمیر یا تعویض داشته باشند.

 خطاهای EDM می‌توانند به دلایلی مثل اختلال در مسیر اندازه‌گیری، آلودگی اپتیکی، مشکل تنظیمات یا خرابی بخش‌های مرتبط ایجاد شوند و تشخیص دقیق علت قبل از تعمیر اهمیت دارد.

تعمیر مدل‌های مختلف توتال استیشن لایکا

روش تعمیر به مدل دستگاه وابسته است و نمی‌توان یک فرآیند واحد را برای تمام محصولات Leica در نظر گرفت.

تعمیر Leica TS02 و TS06

در دوربین توتال استیشن لایکا TS02 Plus بسته به وضعیت دستگاه ممکن است مشکلات مربوط به سیستم زاویه، کمپنساتور، EDM، باتری، نمایشگر، کلیدها یا بخش‌های مکانیکی مطرح باشند. برای دستگاه‌های کارکرده، بررسی کامل پیش از اعلام هزینه اهمیت دارد.

تعمیر Leica TS09

در تعمیر دوربین نقشه برداری توتال استیشن لایکا TS09 Plus نیز باید مدل دقیق، امکانات دستگاه و نوع خطا مشخص شود. اگر مشکل مربوط به دقت اندازه‌گیری باشد، انجام تست‌های زاویه و فاصله قبل از هرگونه تنظیم ضروری است.

تعمیر Leica TS10 و TS16

در مدل‌های جدیدتر، مانند دوربین توتال استیشن لایکا TS10 Plus  و توتال استیشن Leica TS16 علاوه بر سیستم‌های پایه، امکانات الکترونیکی و اتوماسیون بیشتری وجود دارد. در مدل‌های مجهز به ATR، بررسی عملکرد نشانه‌روی خودکار نیز می‌تواند بخشی از فرآیند عیب‌یابی باشد.

تعمیر Leica TC407 و TCR407

دستگاه‌های سری 407 از مدل‌های قدیمی‌تر Leica هستند که نمونه‌های کارکرده آن‌ها هنوز در بازار تجهیزات نقشه‌برداری دیده می‌شوند. در این دستگاه‌ها علاوه بر دقت اندازه‌گیری، باید وضعیت قطعات فرسوده، باتری، نمایشگر، کلیدها، EDM و امکان تأمین قطعات نیز بررسی شود.

تعمیر Leica TC805 و TCR805

در دستگاه‌های قدیمی‌تر مانند سری 805، تصمیم‌گیری درباره تعمیر باید با توجه به وضعیت واقعی دستگاه انجام شود. اگر چند بخش اصلی دستگاه هم‌زمان دچار مشکل باشند یا قطعات موردنیاز به‌سختی پیدا شوند، مقایسه هزینه تعمیر با خرید دستگاه جایگزین اهمیت بیشتری پیدا می‌کند.

نکات نگهداری برای کاهش نیاز به تعمیر توتال استیشن لایکا

نگهداری صحیح می‌تواند احتمال بسیاری از خرابی‌ها را کاهش دهد.

حمل صحیح دستگاه

توتال استیشن را در جعبه مخصوص حمل جابه‌جا کنید و از وارد شدن ضربه‌های غیرضروری جلوگیری کنید.

مراقبت از اپتیک

برای تمیز کردن لنزها از روش و ابزار مناسب استفاده کنید و از تماس دست یا مواد نامناسب با سطوح اپتیکی جلوگیری کنید.

کنترل رطوبت و گردوغبار

پس از کار در محیط‌های خاکی یا مرطوب، وضعیت دستگاه و جعبه حمل بررسی شود.

مراقبت از باتری

باتری را در شرایط مناسب نگهداری و از نگهداری طولانی‌مدت آن در وضعیت نامناسب شارژ خودداری کنید.

بررسی دوره‌ای

اگر دستگاه به‌طور مداوم در پروژه‌های حساس استفاده می‌شود، کنترل دوره‌ای دقت آن می‌تواند پیش از ایجاد مشکل جدی، تغییرات عملکردی را آشکار کند.

چرا برای تعمیر و کالیبراسیون Leica از پی شاپ سنتر مشاوره بگیریم؟

اگر دستگاه شما نیاز به تعمیر توتال استیشن لایکا، عیب‌یابی، سرویس یا کالیبراسیون دارد، بهتر است پیش از تصمیم‌گیری درباره تعمیر یا تعویض، مدل دقیق و نوع خرابی مشخص شود. پی شاپ سنتر در حوزه تجهیزات نقشه‌برداری و توتال استیشن فعالیت می‌کند و می‌تواند برای بررسی وضعیت دستگاه، انتخاب مسیر مناسب تعمیر و استعلام هزینه خدمات، مشاوره تخصصی ارائه دهد. در صورتی که دستگاه شما از مدل‌های قدیمی Leica است نیز بهتر است پیش از تعمیر، امکان تأمین قطعات و صرفه اقتصادی تعمیر بررسی شود.

این موضوع در تعمیر برندهای دیگر نیز اهمیت دارد. برای نمونه، اگر دستگاه شما از خانواده توتال استیشن‌های Target باشد، نوع خرابی، وضعیت قطعات و نیاز دستگاه به سرویس یا کالیبراسیون باید پیش از تعمیر مشخص شود. برای آشنایی بیشتر با این فرآیند می‌توانید راهنمای تعمیر توتال استیشن های تارگت را نیز مطالعه کنید.

انتخاب یک مرکز معتبر میان صدها تعمیرکار، کار دشواری است. مزایای انتخاب پی شاپ سنتر عبارتند از:

• متخصصین با تجربه: تیم فنی ما سال‌ها تجربه مستقیم در کار با مدل‌های مختلف لایکا (از سری قدیمی TC تا سری‌های مدرن TS10 و TS16) را دارد.
• تجهیزات مدرن: ما از ابزارهای دقیق برای تنظیمات اپتیکی استفاده می‌کنیم که در هر کارگاهی یافت نمی‌شود.
• تامین‌کننده و فروشنده مستقیم: از آنجایی که ما خودمان فروشنده توتال استیشن هستیم، به تمامی قطعات یدکی (ال‌سی‌دی، کیبورد، کابل، تراز و…) دسترسی مستقیم و بدون واسطه داریم که قیمت تمام شده را برای شما کاهش می‌دهد.
• ارائه گواهی کالیبراسیون معتبر: تمامی دستگاه‌های تعمیر شده با گواهی کالیبراسیون معتبر با اعتبار ۶ ماهه یا یک ساله ارائه می‌شوند که مورد تایید تمامی سازمان‌های نظام مهندسی و کارفرمایان است.
• سرعت در تحویل: ما می‌دانیم که خوابیدن پروژه شما چقدر هزینه‌بر است؛ لذا تلاش می‌کنیم کوتاه‌ترین زمان ممکن را برای تعمیرات اختصاص دهیم.

قیمت تعمیر توتال استیشن لایکا چقدر است؟

هزینه تعمیر به عوامل مختلفی بستگی دارد:

1. مدل دستگاه: هزینه قطعات سری FlexLine با سری‌های قدیمی متفاوت است.
2. نوع آسیب: کالیبراسیون ساده ارزان‌ترین و تعمیر برد EDM یا تعویض لمب گران‌ترین بخش تعمیرات است.
3. قطعات مورد نیاز: استفاده از قطعات استوک (در صورت درخواست مشتری برای کاهش هزینه) یا قطعات نو.

👈برای استعلام دقیق قیمت، کافیست با کارشناسان پی شاپ تماس بگیرید تا قبل از هر اقدامی راهکار مناسب به شما ارائه شود و مشاوره رایگان دریافت کنید.

سوالات متداول تعمیر دوربین توتال استیشن لایکا

 آیا تعمیرات مرکز پی شاپ سنتر  دارای گارانتی است؟

بله، تمامی قطعات تعویض شده و خدمات کالیبراسیون در پی شاپ سنتر دارای ضمانت نامه کتبی هستند تا خیال شما از بابت کیفیت کار راحت باشد.

 کالیبراسیون دوربین لایکا چقدر زمان می‌برد؟

کالیبراسیون معمولی معمولاً بین ۲۴ تا ۴۸ ساعت کاری زمان می‌برد.

 آیا دستگاه‌های قدیمی لایکا (مثل سری TC) هنوز قابل تعمیر هستند؟

بله، ما در مجموعه  پی شاپ سنتر آرشیو کاملی از قطعات مدل‌های قدیمی لایکا را داریم و این دستگاه‌های دوست‌داشتنی را دوباره برای شما زنده می‌کنیم.

 آیا امکان ارسال دستگاه از شهرستان وجود دارد؟

بله، بسیاری از مشتریان ما از سراسر ایران دستگاه‌های خود را از طریق تیپاکس یا پست ایمن ارسال می‌کنند. ما پس از دریافت، بلافاصله عیب‌یابی و اعلام هزینه می‌کنیم.

تعمیر توتال استیشن لایکا شامل چه بخش‌هایی می‌شود؟

تعمیر توتال استیشن لایکا می‌تواند شامل بررسی و رفع مشکلات مکانیکی، اپتیکی، الکترونیکی، EDM، کمپنساتور، سیستم زاویه، تغذیه، نمایشگر و سایر اجزای دستگاه باشد. نوع تعمیر به مدل و منشأ خرابی بستگی دارد.

آیا توتال استیشن‌های قدیمی Leica مانند TC407 قابل تعمیر هستند؟

بسیاری از دستگاه‌های قدیمی Leica در صورت سالم بودن بخش‌های اصلی و امکان تأمین قطعات قابل بررسی و تعمیر هستند. با این حال، برای مدل‌های قدیمی باید هزینه قطعات، وضعیت دستگاه و صرفه اقتصادی تعمیر قبل از تصمیم نهایی ارزیابی شود.

آیا بعد از ضربه خوردن توتال استیشن لایکا باید کالیبره شود؟

بعد از ضربه قابل توجه، بهتر است دستگاه پیش از استفاده در پروژه حساس بررسی شود. ضربه ممکن است باعث تغییر تنظیمات یا آسیب مکانیکی، اپتیکی یا الکترونیکی شده باشد، بنابراین صرفاً اجرای کالیبراسیون همیشه کافی نیست.

نتیجه‌گیری و تماس با ما

توتال استیشن لایکا سرمایه اصلی یک مهندس نقشه‌بردار است. سپردن این سرمایه به افراد غیرمتخصص می‌تواند منجر به آسیب‌های همیشگی به منشورها و بردهای حساس دستگاه شود. پی شاپ سنتر با ترکیب تخصص فنی، قطعات اورجینال و تعهد به مشتری، در کنار شماست تا دقت را به پروژه‌هایتان بازگرداند. چه قصد خرید یک دستگاه جدید لایکا را داشته باشید و چه نیاز به تعمیر دوربین فعلی خود دارید، ما بهترین راهکار را به شما ارائه می‌دهیم.
