در بسیاری از پروژه‌های نقشه‌برداری، لازم است موقعیت نقاط، خطوط ساختمانی یا اجزای یک سازه نسبت به یک خط مشخص تعیین یا کنترل شود. برای انجام این کار، نقشه‌بردار می‌تواند از قابلیت Reference Line در توتال استیشن استفاده کند. اگر هنوز با این دستگاه و عملکردهای اصلی آن آشنا نیستید، مقاله دوربین توتال استیشن چیست؟ را مطالعه کنید.
با استفاده از خط مرجع، می‌توان موقعیت نقاط را در امتداد یک خط مبنا بررسی کرد، نقاطی را با فاصله مشخص از خط پیاده‌سازی کرد و فاصله جانبی نقاط برداشت‌شده را به دست آورد. این روش در پروژه‌های ساختمانی، کنترل خطوط اجرایی، پیاده‌سازی خطوط موازی و برداشت جزئیات کاربرد دارد.
در این مقاله از سری مقاله‌های پی شاپ سنتر، با مفهوم Reference Line، تفاوت Station و Offset، مراحل تعریف خط مرجع در توتال استیشن، کاربردهای آن در پروژه‌های نقشه‌برداری و خطاهای رایج هنگام استفاده از این قابلیت آشنا می‌شوید.
Reference Line در توتال استیشن چیست؟
Reference Line یا خط مرجع، خطی است که به‌عنوان مبنای محاسبه موقعیت نقاط در یک پروژه نقشه‌برداری تعریف می‌شود. پس از مشخص کردن این خط، می‌توان موقعیت نقاط را با استفاده از فاصله طولی در امتداد خط و فاصله جانبی نسبت به آن بیان کرد.

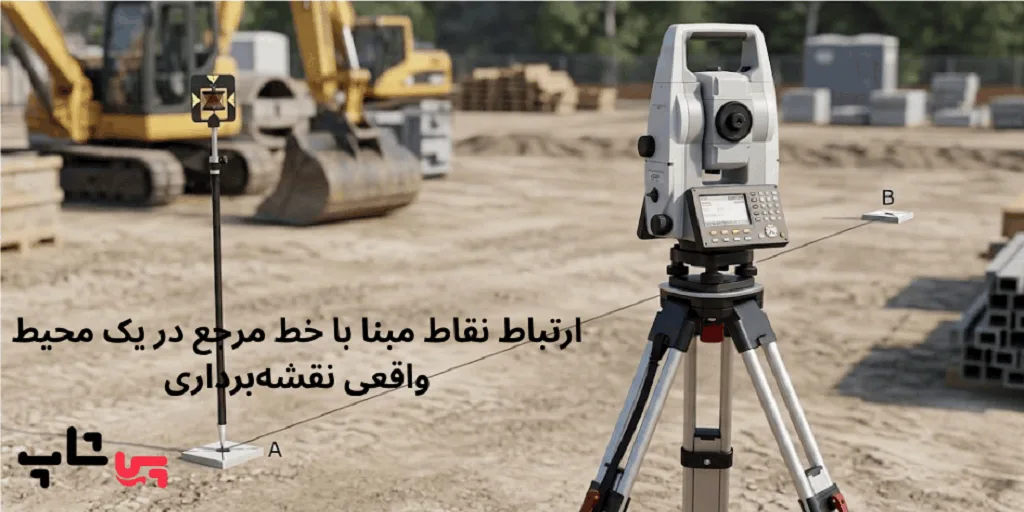

در روش متداول، خط مرجع با استفاده از دو نقطه مشخص تعریف می‌شود. این نقاط می‌توانند نقاط برداشت‌شده در محل پروژه یا نقاط دارای مختصات معلوم باشند. پس از تعریف خط، نرم‌افزار دستگاه موقعیت نقاط را نسبت به خط مرجع محاسبه می‌کند.
برای مثال، فرض کنید در یک پروژه ساختمانی، خطی به‌عنوان مبنای اجرای یک دیوار مشخص شده است. اگر بخواهید نقطه‌ای را در فاصله ۱۰ متر از ابتدای خط و ۲ متر در سمت راست آن تعیین کنید، می‌توانید از مقادیر Station و Offset استفاده کنید، البته جهت مثبت Offset به قرارداد نرم‌افزار و تنظیمات انتخاب‌شده بستگی دارد.
قابلیت Reference Line در مدل‌ها و نرم‌افزارهای مختلف ممکن است با نام‌هایی مانند Reference Line یا Setting-out Line نمایش داده شود. بنابراین، برای اجرای دقیق مراحل باید به منوی دستگاه و راهنمای همان مدل مراجعه کنید.
Station و Offset در Reference Line چه معنایی دارند؟
برای درک عملکرد خط مرجع، ابتدا باید دو اصطلاح اصلی آن را بشناسید: Station و Offset. این دو پارامتر مشخص می‌کنند که یک نقطه نسبت به خط مبنا در چه موقعیتی قرار دارد.
Station چیست؟
Station فاصله طولی یک نقطه از مبدأ خط مرجع در امتداد همان خط است. به بیان ساده، Station مشخص می‌کند که نقطه موردنظر از ابتدای خط مبنا چه مقدار فاصله دارد.
برای مثال، اگر مبدأ خط مرجع را نقطه A در نظر بگیریم، مقدار Station برابر با ۸ متر به این معناست که موقعیت طولی نقطه موردنظر در فاصله ۸ متری از مبدأ خط قرار دارد.
در پروژه‌های عمرانی، Station می‌تواند برای تعیین محل اجرای ستون، کنترل موقعیت نقاط در امتداد یک دیوار یا مشخص کردن محل اجزای سازه نسبت به یک خط مبنا استفاده شود.
Offset چیست؟
Offset فاصله جانبی نقطه از خط مرجع است. این پارامتر نشان می‌دهد که نقطه موردنظر چه مقدار از خط مبنا فاصله دارد و در کدام سمت آن قرار گرفته است.
برای مثال، اگر نقطه‌ای دارای Station برابر با ۸ متر و Offset برابر با ۲ متر باشد، موقعیت آن در فاصله طولی ۸ متری از مبدأ و در فاصله جانبی ۲ متری از خط مرجع تعریف می‌شود.
علامت مثبت یا منفی Offset می‌تواند سمت قرارگیری نقطه را مشخص کند، اما نحوه نمایش جهت‌ها در نرم‌افزارهای مختلف یکسان نیست. به همین دلیل، پیش از برداشت یا پیاده‌سازی باید جهت خط و قرارداد علامت Offset را در دستگاه بررسی کنید.
مثال ساده از Station و Offset
فرض کنید خط مرجع AB به طول ۲۰ متر در یک پروژه تعریف شده است. نقطه C باید در فاصله ۱۲ متری از ابتدای خط و ۳ متر در سمت مشخص‌شده از آن قرار بگیرد.
در این حالت:
- طول خط مرجع AB برابر با ۲۰ متر است.
- Station نقطه C برابر با ۱۲ متر است.
- مقدار Offset نقطه C برابر با ۳ متر است.
- جهت Offset باید بر اساس سمت موردنظر در پروژه تعیین شود.

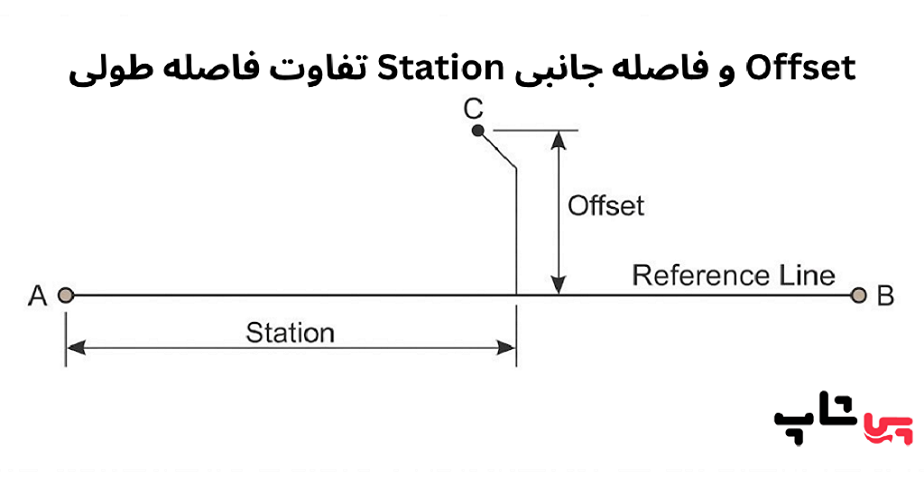

اگر خط AB را در یک دستگاه مختصات محلی روی محور افقی در نظر بگیریم و جهت Offset مثبت را به سمت بالا تعریف کنیم، مختصات محلی نقطه C برابر با (۱۲، ۳) خواهد بود. این مختصات صرفاً یک مثال هندسی است و لزوماً با مختصات واقعی پروژه یکسان نیست.
نکته مهم: Station و Offset در یک دستگاه مختصات محلی نسبت به خط مرجع تعریف می‌شوند. برای تبدیل این مقادیر به مختصات واقعی پروژه، نرم‌افزار باید اطلاعات خط مرجع و سیستم مختصات مربوط به آن را در اختیار داشته باشد.
کاربردهای Reference Line در نقشه‌برداری
قابلیت Reference Line در پروژه‌هایی مفید است که موقعیت نقاط باید نسبت به یک خط مبنا مشخص، کنترل یا پیاده‌سازی شود. مهم‌ترین کاربردهای این قابلیت عبارت‌اند از:
۱. پیاده‌سازی خطوط ساختمانی
در پروژه‌های ساختمانی، خط مرجع می‌تواند مبنایی برای تعیین موقعیت نقاط در امتداد دیوارها، محورهای اجرایی یا بخش‌های مختلف سازه باشد. نقشه‌بردار با تعریف خط مبنا و وارد کردن مقادیر Station و Offset می‌تواند موقعیت موردنظر را مشخص کند.
برای مثال، اگر لازم باشد چند نقطه در فاصله معینی از یک خط ساختمانی قرار بگیرند، می‌توان از خط مرجع برای تعیین موقعیت آن‌ها استفاده کرد.
۲. پیاده‌سازی خطوط موازی
گاهی لازم است خطی در فاصله مشخصی از یک خط موجود اجرا شود. در این شرایط، خط موجود می‌تواند به‌عنوان مرجع انتخاب شود و فاصله جانبی موردنیاز برای خط جدید تعیین شود.
این روش در پیاده‌سازی خطوط موازی، کنترل فاصله اجزای اجرایی از یک محور و تعیین موقعیت نقاط جانبی کاربرد دارد. برای پیاده‌سازی یک خط کامل، باید نقاط موردنیاز در امتداد خط با مقادیر Station مناسب تعریف و کنترل شوند.
۳. برداشت نقاط نسبت به یک خط مشخص
در بعضی پروژه‌ها، هدف فقط پیاده‌سازی نقاط نیست، بلکه لازم است موقعیت نقاط موجود نسبت به یک خط بررسی شود. با استفاده از Reference Line می‌توان فاصله طولی و جانبی نقاط را نسبت به خط مبنا محاسبه کرد. البته نحوه نمایش اطلاعات به قابلیت‌های نرم‌افزار دستگاه بستگی دارد.
این امکان برای ثبت موقعیت جزئیات، بررسی فاصله نقاط از یک محور و مستندسازی وضعیت موجود مفید است.
۴. کنترل موقعیت اجزای اجرایی
در زمان اجرای پروژه‌های عمرانی، ممکن است لازم باشد بررسی شود که یک نقطه یا بخش اجراشده در چه فاصله‌ای از خط طراحی قرار دارد. تعریف خط مرجع به نقشه‌بردار کمک می‌کند اختلاف موقعیت را نسبت به خط مبنا بررسی کند.
با این حال، Reference Line به‌تنهایی تضمین‌کننده صحت اجرای سازه نیست. نتیجه باید با نقشه‌های مصوب، تلرانس‌های پروژه و سایر کنترل‌های لازم مطابقت داده شود.
۵. نقشه‌برداری در مسیرها و محوطه‌ها
در پروژه‌هایی که خطوط مبنا نقش مهمی در تعیین موقعیت دارند، مانند بعضی عملیات راه‌سازی، محوطه‌سازی یا اجرای مسیرهای تأسیساتی، می‌توان از Station و Offset برای بیان موقعیت نقاط استفاده کرد.
برای پروژه‌های دارای مسیر پیچیده، قوس‌های افقی یا قائم و زنجیره‌گذاری تخصصی، ممکن است قابلیت‌های دیگری مانند تعریف Alignment یا Reference Arc مناسب‌تر باشند. انتخاب ابزار به هندسه پروژه و امکانات نرم‌افزار بستگی دارد.
آموزش تعریف Reference Line در توتال استیشن
مراحل تعریف خط مرجع در همه توتال استیشن‌ها یکسان نیست. نام منوها، روش انتخاب نقاط و امکانات اندازه‌گیری یا پیاده‌سازی ممکن است با توجه به برند، مدل و نرم‌افزار دستگاه تفاوت داشته باشد. با این حال، روند کلی کار معمولاً شامل مراحل زیر است.
مرحله اول: آماده‌سازی دستگاه و اطلاعات پروژه
پیش از تعریف خط مرجع، توتال استیشن را در محل مناسب مستقر کنید و از استقرار صحیح سه‌پایه، تراز بودن دستگاه و تنظیمات اندازه‌گیری اطمینان حاصل کنید.
همچنین، اطلاعات پروژه را بررسی کنید. اگر خط مرجع بر اساس مختصات نقاط کنترل تعریف می‌شود، باید مختصات نقاط و سیستم مختصات پروژه صحیح باشند. در صورت نیاز، ارتفاع دستگاه و ارتفاع منشور را نیز مطابق روش اندازه‌گیری تنظیم کنید.
هرگونه اشتباه در اطلاعات اولیه می‌تواند باعث جابه‌جایی خط مرجع یا ایجاد خطا در محاسبات بعدی شود.
مرحله دوم: ورود به قابلیت Reference Line
در منوی نرم‌افزار دستگاه، گزینه مربوط به Reference Line یا قابلیت مشابه آن را پیدا کنید. در برخی دستگاه‌ها ممکن است این عملکرد در بخش محاسبات، اندازه‌گیری یا پیاده‌سازی قرار داشته باشد.
در بعضی مدل‌ها نیز اصطلاح Setting-out Line یا S-O Line برای عملکردهای مرتبط با تعریف و پیاده‌سازی خط استفاده می‌شود. این نام‌ها لزوماً در تمام دستگاه‌ها به یک قابلیت کاملاً یکسان اشاره نمی‌کنند؛ بنابراین، راهنمای مدل دستگاه را بررسی کنید.
مرحله سوم: انتخاب نقاط تعریف‌کننده خط مرجع
در روش رایج، خط مرجع با دو نقطه مشخص می‌شود. این نقاط می‌توانند از فهرست نقاط پروژه انتخاب شوند یا با روش اندازه‌گیری موجود در دستگاه تعیین شوند.
نقطه اول معمولاً مبدأ خط و نقطه دوم تعیین‌کننده جهت آن است. انتخاب این نقاط باید با نقشه اجرایی و شرایط واقعی محل مطابقت داشته باشد.
پیش از ادامه کار، شناسه نقاط، مختصات و فاصله بین آن‌ها را کنترل کنید. اگر نقاط اشتباه انتخاب شوند یا ترتیب آن‌ها با جهت موردنظر پروژه مطابقت نداشته باشد، Station و Offset نیز ممکن است برخلاف انتظار نمایش داده شوند.
مرحله چهارم: تعیین مبدأ و جهت خط
پس از انتخاب نقاط تعریف‌کننده، مبدأ و جهت خط مرجع را بررسی کنید. جهت خط اهمیت زیادی دارد، زیرا مقدار Station از مبدأ انتخاب‌شده محاسبه می‌شود و تغییر جهت خط می‌تواند تفسیر موقعیت نقاط را تغییر دهد.
همچنین، باید مشخص باشد که Offset مثبت و منفی در کدام سمت خط قرار می‌گیرند. این موضوع را پیش از پیاده‌سازی نقاط کنترل کنید تا موقعیت موردنظر در سمت صحیح خط تعیین شود.
مرحله پنجم: وارد کردن Station و Offset
اگر هدف، پیاده‌سازی یک نقطه نسبت به خط مرجع باشد، مقادیر Station و Offset مربوط به آن نقطه را وارد کنید. این مقادیر باید از نقشه اجرایی یا محاسبات معتبر پروژه به دست آمده باشند.
برای مثال، ممکن است لازم باشد نقطه‌ای در Station برابر با ۱۵ متر و Offset برابر با ۱٫۵ متر در سمت مشخصی از خط قرار بگیرد.
پس از ورود مقادیر، اطلاعات نمایش‌داده‌شده را بررسی کنید. به‌ویژه، واحد اندازه‌گیری، علامت Offset و مبدأ Station باید با مشخصات پروژه مطابقت داشته باشند.
مرحله ششم: اندازه‌گیری یا پیاده‌سازی نقطه
پس از تعریف خط و تعیین موقعیت موردنظر، بر اساس هدف پروژه از قابلیت اندازه‌گیری یا پیاده‌سازی استفاده کنید.
در حالت پیاده‌سازی، دستگاه می‌تواند راهنمایی لازم برای نزدیک شدن به موقعیت طراحی را نمایش دهد، نحوه نمایش اختلاف‌ها و دستورهای اجرایی به نرم‌افزار بستگی دارد. منشور را به موقعیت موردنظر هدایت کنید و اندازه‌گیری را طبق دستورالعمل دستگاه انجام دهید.
در حالت برداشت، نقطه موردنظر اندازه‌گیری می‌شود و نرم‌افزار می‌تواند موقعیت آن را نسبت به خط مرجع محاسبه یا نمایش دهد؛ مشروط بر اینکه این قابلیت در دستگاه موجود باشد.
مرحله هفتم: کنترل نهایی و ثبت اطلاعات
پس از اندازه‌گیری یا پیاده‌سازی، نتیجه را با نقشه و تلرانس مجاز پروژه مقایسه کنید. در پروژه‌های حساس، بهتر است کنترل مستقل نیز انجام شود. برای مثال، موقعیت نقطه از طریق یک روش معتبر دیگر یا با استفاده از نقاط کنترل اضافی بررسی شود.
در صورت نیاز، اطلاعات نقاط، مقادیر Station و Offset و نتایج کنترل را در فایل پروژه ذخیره کنید. ثبت اطلاعات به بررسی‌های بعدی و مستندسازی عملیات کمک می‌کند.
تفاوت Reference Line با Stake Out و Free Station چیست؟
این سه اصطلاح در نقشه‌برداری به عملکردهای متفاوتی اشاره دارند، هرچند ممکن است در یک پروژه به‌صورت مکمل استفاده شوند.
| قابلیت | کاربرد اصلی | اطلاعات موردنیاز |
|---|---|---|
| Reference Line | تعریف خط مبنا و تعیین موقعیت نقاط نسبت به آن | اطلاعات لازم برای تعریف خط، معمولاً دو نقطه |
| Stake Out | هدایت نقشه‌بردار برای پیاده‌سازی نقاط یا عوارض طراحی‌شده در محل | مختصات یا اطلاعات طراحی نقاط و تنظیمات لازم دستگاه |
| Free Station یا Resection | تعیین موقعیت و جهت دستگاه با اندازه‌گیری به نقاط کنترل معلوم | مختصات نقاط کنترل و مشاهدات لازم از محل استقرار دستگاه |
Reference Line در مقایسه با Stake Out
Reference Line یک خط مبنا برای محاسبه موقعیت نقاط فراهم می‌کند. Stake Out یا پیاده‌سازی، فرایندی است که طی آن موقعیت طراحی‌شده یک نقطه در محل زمین مشخص می‌شود.
برای مثال، می‌توان ابتدا یک خط مرجع تعریف کرد و سپس از مقادیر Station و Offset برای تعیین موقعیت موردنظر استفاده کرد. در این حالت، Reference Line مبنای تعریف موقعیت است و Stake Out به اجرای آن موقعیت در محل مربوط می‌شود.
Reference Line در مقایسه با Free Station
Free Station یا Resection برای تعیین مختصات و جهت دستگاه از طریق مشاهده نقاط کنترل دارای مختصات معلوم به کار می‌رود. در مقابل، Reference Line برای تعریف یک خط و بررسی موقعیت نقاط نسبت به آن استفاده می‌شود.
بنابراین، این دو قابلیت جایگزین مستقیم یکدیگر نیستند. ممکن است در یک پروژه ابتدا با روش مناسب موقعیت دستگاه تعیین شود و سپس برای پیاده‌سازی یا کنترل نقاط از خط مرجع استفاده شود.
برای آشنایی با مراحل استقرار و جهت‌دهی دستگاه، مقاله آموزش توجیه توتال استیشن را نیز مطالعه کنید.
تفاوت Reference Line و Reference Arc
Reference Line برای کار با یک خط مستقیم استفاده می‌شود. درحالی‌که Reference Arc برای تعریف یا کار با یک قوس مرجع در نرم‌افزارهایی کاربرد دارد که از این قابلیت پشتیبانی می‌کنند.
اگر هندسه موردنظر پروژه یک خط مستقیم باشد، استفاده از Reference Line معمولاً انتخاب مناسبی است. اما در پروژه‌هایی که موقعیت نقاط باید نسبت به یک قوس دایره‌ای تعیین شود، باید بررسی کنید که نرم‌افزار دستگاه قابلیت تعریف Reference Arc یا ابزار هندسی معادل آن را دارد یا خیر. این دو قابلیت از نظر هندسه مبنا متفاوت‌اند و نباید بدون بررسی شرایط پروژه به جای یکدیگر استفاده شوند.
خطاهای رایج هنگام استفاده از Reference Line
تعریف خط مرجع از نظر مفهومی ساده است، اما اشتباه در اطلاعات اولیه یا تنظیمات دستگاه می‌تواند باعث ایجاد خطا در برداشت و پیاده‌سازی شود. موارد زیر را پیش از نهایی کردن نتایج بررسی کنید.
۱. انتخاب اشتباه نقاط مبنا
اگر نقاط تعریف‌کننده خط به‌درستی انتخاب نشده باشند، خط مرجع در موقعیت یا جهت موردنظر قرار نمی‌گیرد. پیش از تعریف خط، شناسه نقاط، مختصات و مطابقت آن‌ها با نقشه پروژه را بررسی کنید.
۲. اشتباه در جهت خط مرجع
ترتیب نقاط تعریف‌کننده می‌تواند بر مبدأ و جهت Station اثر بگذارد. اگر جهت خط با انتظار نقشه‌بردار مطابقت نداشته باشد، موقعیت طولی نقاط ممکن است به‌صورت نادرست تفسیر شود.
برای جلوگیری از این خطا، جهت خط را روی نقشه یا در نرم‌افزار کنترل کنید و در صورت امکان، یک نقطه آزمایشی با موقعیت معلوم بررسی کنید.
۳. اشتباه در علامت یا سمت Offset
Offset فقط فاصله جانبی را بیان نمی‌کند، جهت آن نیز اهمیت دارد. مثبت یا منفی بودن Offset در نرم‌افزارها ممکن است بر اساس قرارداد متفاوتی نمایش داده شود.
قبل از پیاده‌سازی چند نقطه، مشخص کنید هر علامت به کدام سمت خط اشاره می‌کند. در صورت تردید، با استفاده از یک نقطه کنترل، جهت را بررسی کنید.
۴. ورود نادرست ارتفاع دستگاه یا منشور
ارتفاع دستگاه و منشور در اندازه‌گیری‌های مربوط به مختصات و ارتفاع اهمیت دارد. ورود اشتباه این مقادیر می‌تواند بر نتایج اندازه‌گیری اثر بگذارد، میزان و نوع اثر به روش اندازه‌گیری و محاسبات دستگاه وابسته است.
ارتفاع‌ها را در زمان استقرار و پیش از شروع عملیات کنترل کنید و در صورت جابه‌جایی دستگاه یا تغییر منشور، تنظیمات مربوط را دوباره بررسی کنید.
اگر با وجود استقرار صحیح دستگاه، اختلاف اندازه‌گیری‌ها همچنان قابل‌توجه است، باید وضعیت تنظیمات و سلامت فنی دستگاه نیز بررسی شود. در چنین شرایطی، آشنایی با فرایند کالیبراسیون دوربین توتال استیشن می‌تواند به تشخیص بهتر علت خطا کمک کند.
۵. تراز نبودن دستگاه یا استقرار نامناسب
استقرار نامناسب سه‌پایه، تراز نبودن دستگاه یا ناپایداری محل استقرار می‌تواند بر کیفیت مشاهدات اثر بگذارد. دستگاه باید مطابق دستورالعمل سازنده مستقر و تراز شود و شرایط محیطی نیز در صورت تأثیرگذاری بر اندازه‌گیری‌ها در نظر گرفته شود.
۶. کنترل نکردن نتیجه پیاده‌سازی
صرف نمایش یک موقعیت در نرم‌افزار به معنی تأیید نهایی صحت اجرای آن نیست. پس از پیاده‌سازی، نتایج را با اطلاعات طراحی و تلرانس‌های تعیین‌شده در پروژه مقایسه کنید.
در پروژه‌های حساس، از روش کنترل مستقل و نقاط کنترل معتبر استفاده کنید. دقت قابل دستیابی به مدل دستگاه، شرایط مشاهده، کیفیت نقاط مبنا، روش اجرا و الزامات پروژه بستگی دارد. بنابراین، نمی‌توان یک مقدار دقت ثابت را برای تمام عملیات Reference Line در نظر گرفت.
چک‌لیست استفاده از Reference Line در پروژه
پیش از شروع کار، موارد زیر را بررسی کنید:
- نقاط تعریف‌کننده خط مرجع با نقشه پروژه مطابقت دارند.
- مختصات نقاط و سیستم مختصات پروژه صحیح هستند.
- دستگاه به‌درستی مستقر و تراز شده است.
- ارتفاع دستگاه و منشور، در صورت نیاز، صحیح وارد شده‌اند.
- مبدأ و جهت خط مرجع مشخص است.
- جهت مثبت و منفی Offset در نرم‌افزار بررسی شده است.
- Station و Offset از اطلاعات معتبر پروژه استخراج شده‌اند.
- واحدهای اندازه‌گیری با نقشه و تنظیمات پروژه مطابقت دارند.
- نتیجه برداشت یا پیاده‌سازی با تلرانس مجاز پروژه کنترل شده است.
- اطلاعات لازم برای مستندسازی و کنترل‌های بعدی ذخیره شده‌اند.
پرسش‌های متداول درباره Reference Line توتال استیشن
Reference Line در توتال استیشن چیست؟
Reference Line قابلیتی برای تعریف یک خط مبنا و تعیین موقعیت نقاط نسبت به آن است. این موقعیت معمولاً با دو پارامتر Station، یعنی فاصله طولی در امتداد خط، و Offset، یعنی فاصله جانبی از خط، بیان می‌شود.
برای تعریف Reference Line به چند نقطه نیاز داریم؟
در روش رایج، خط مرجع با دو نقطه تعریف می‌شود. با این حال، روش انتخاب نقاط و امکانات نرم‌افزار ممکن است در مدل‌های مختلف متفاوت باشد. بهتر است راهنمای دستگاه را برای روش دقیق تعریف خط بررسی کنید.
تفاوت Station و Offset در چیست؟
Station فاصله طولی نقطه از مبدأ خط مرجع در امتداد خط است؛ اما Offset فاصله جانبی نقطه از خط را مشخص می‌کند. برای تعریف موقعیت یک نقطه نسبت به خط، معمولاً هر دو مقدار موردنیاز هستند.
آیا Reference Line برای پیاده‌سازی نقاط ساختمانی کاربرد دارد؟
بله. این قابلیت می‌تواند برای تعیین موقعیت نقاط در امتداد خطوط ساختمانی، مشخص کردن نقاط با فاصله جانبی از یک محور و کنترل موقعیت اجزای اجرایی استفاده شود. روش دقیق اجرا باید با نقشه و امکانات دستگاه مطابقت داشته باشد.
آیا Reference Line در تمام توتال استیشن‌ها وجود دارد؟
خیر، وجود و نحوه عملکرد این قابلیت به مدل دستگاه، نرم‌افزار و امکانات آن بستگی دارد. ممکن است عملکرد مشابهی با نام دیگری مانند Setting-out Line یا S-O Line ارائه شود. پیش از استفاده، مشخصات و راهنمای دستگاه را بررسی کنید.
آیا Reference Line همان Free Station است؟
خیر. Reference Line برای تعریف خط مبنا و محاسبه موقعیت نقاط نسبت به آن استفاده می‌شود؛ اما Free Station یا Resection روشی برای تعیین موقعیت و جهت دستگاه با مشاهده نقاط کنترل معلوم است.
آیا می‌توان با Reference Line یک خط موازی پیاده‌سازی کرد؟
در شرایط مناسب، می‌توان با تعریف خط مرجع و تعیین Station و Offset نقاط موردنیاز، موقعیت نقاط یک خط موازی را مشخص کرد. برای پیاده‌سازی خط کامل، باید نقاط کافی در امتداد مسیر تعیین و نتیجه اجرا کنترل شود.
برای استفاده دقیق از Reference Line چه نکاتی مهم هستند؟
صحت نقاط مبنا، تعریف صحیح مبدأ و جهت خط، کنترل علامت Offset، تنظیمات دستگاه و منشور و بررسی نهایی نتایج از مهم‌ترین عوامل هستند. میزان دقت قابل دستیابی نیز باید بر اساس شرایط پروژه و تلرانس مجاز آن ارزیابی شود.
جمع‌بندی
Reference Line در توتال استیشن ابزاری کاربردی برای تعریف یک خط مبنا و تعیین موقعیت نقاط در امتداد آن یا در فاصله جانبی از آن است. با شناخت Station و Offset می‌توان موقعیت نقاط را نسبت به خط مرجع بیان کرد و در پروژه‌هایی مانند پیاده‌سازی خطوط ساختمانی، کنترل موقعیت اجزای اجرایی و برداشت جزئیات از این قابلیت بهره برد.
برای استفاده صحیح از این ابزار، باید نقاط مبنا، مبدأ و جهت خط، علامت Offset و تنظیمات اندازه‌گیری به‌درستی تعیین شوند. همچنین، نتایج نهایی باید با نقشه اجرایی و تلرانس‌های پروژه کنترل شوند.
اگر قصد دارید مهارت خود را در کار با توتال استیشن توسعه دهید، ابتدا با اصول کار دستگاه، استقرار و توجیه آن و سپس با قابلیت‌های تخصصی مانند Reference Line آشنا شوید. اجرای دقیق خط مرجع در پروژه‌های عمرانی به انتخاب و استفاده صحیح از ابزارهای نقشه‌برداری وابسته است. برای آشنایی با ابزارهای مورد استفاده در این پروژه‌ها، می‌توانید دسته‌بندی تجهیزات نقشه‌برداری را بررسی کنید.
