معرفی جیپیاس AP50 Vision اپکس

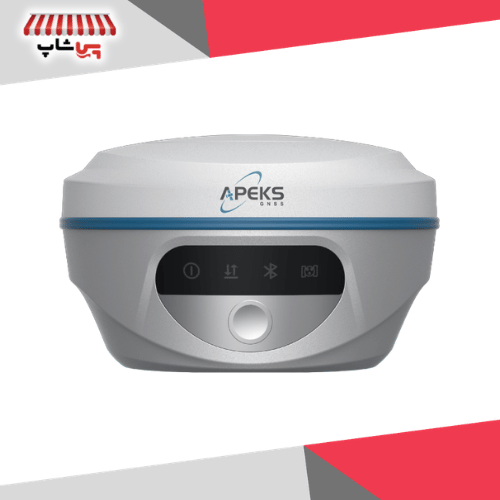

اگر بهدنبال یک دستگاه gps مولتیفرکانس هستید که فراتر از یک گیرنده RTK معمولی عمل کند، AP50 از برند اپکس دقیقاً برای همین ساخته شده است. این مدل که با نام کامل Apeks AP50 Vision شناخته میشود، یک گیرنده GNSS IMU-RTK است که سه فناوری را در یک بدنه جمعوجور ترکیب کرده: ردیابی ماهوارهای پیشرفته، واحد اندازهگیری اینرسی (IMU) و دو دوربین تصویربرداری.
👈 نکتهای که جیپیاس AP50 Vision را از دیگر گیرندههای همرده متمایز میکند، قابلیت برداشت بصری (Visual Surveying) و پیادهسازی بصری (Visual Stakeout) است. یعنی شما علاوه بر دریافت موقعیت دقیق از ماهوارهها، میتوانید نقاطی را که دسترسی فیزیکی به آنها سخت یا خطرناک است، از طریق فیلمبرداری یا عکسبرداری برداشت کنید. این یعنی گیرنده AP50 Vision اپکس هم برای نقشهبردار حرفهای کاربرد دارد، هم برای تیمهایی که در محیطهای شهری شلوغ، زیر پلها، نزدیک لبه بام یا تیرهای برق کار میکنند.
بررسی AP50 Vision
گیرنده AP50 Vision یک دستگاه نقشهبرداری GNSS است که از ۱۴۰۸ کانال برای ردیابی سیگنال چندمنظومهای استفاده میکند. این تعداد کانال بالا یعنی دستگاه میتواند همزمان سیگنالهای GPS، GLONASS، Galileo، BDS، QZSS، NavIC و SBAS را دریافت کند و در محیطهایی که آسمان باز محدود است یا تداخل سیگنال وجود دارد، همچنان موقعیتیابی پایدار و دقیق ارائه دهد.
ap50 اپکس برای چه کسانی مناسب است؟
- نقشهبرداران که به دقت بالا و سرعت برداشت نیاز دارند.
- تیمهای پیمانکاری و عمرانی که در محیطهای شهری و صنعتی کار میکنند.
- کارشناسان فتوگرامتری و مدلسازی سهبعدی که دادههای UAV و GNSS را ترکیب میکنند.
- اپراتورهایی که باید نقاط صعبالعبور یا خطرناک را بدون حضور فیزیکی در محل برداشت کنند.
اگر پروژههای شما صرفاً برداشت ساده در زمین باز است، شاید یک گیرنده RTK معمولی کافی باشد؛ اما اگر به برداشت بصری و تیلت بالا نیاز دارید، AP50 Vision گزینهای است که ارزش بررسی دارد.
ویژگیهای جیپیاس AP50 در یک نگاه
- ۱۴۰۸ کانال ردیابی سیگنال چندمنظومهای
- ترکیب GNSS + IMU + دوربین دوگانه
- IMU 4.0 با تیلت تا ۱۲۰ درجه
- رادیوی داخلی UHF با توان ۲ وات و برد ۸ تا ۱۵ کیلومتر
- دقت RTK در حد 8mm + 1ppm
- باتری داخلی 7000mAh با شارژ سریع Type-C
- حافظه داخلی 32 گیگابایت
- مقاومت IP67 و IK08 در برابر آب، گردوغبار و ضربه
- دوربین جلو 2MP برای برداشت بصری و دوربین پایین 5MP برای پیادهسازی AR
تفاوت AP50 Vision با گیرندههای معمولی
بزرگترین برگ برنده جیپیاس AP50 Vision فناوری تصویربرداری آن است. برخلاف گیرندههای سنتی که فقط به سیگنال ماهواره متکی هستند، این دستگاه از دو دوربین با شاتر گلوبال (Global Shutter) استفاده میکند:
- دوربین جلو (2 مگاپیکسل): برای برداشت بصری و فتوگرامتری. با فیلمبرداری یا ثبت چند عکس، میتوانید مختصات سهبعدی صدها نقطه را در چند دقیقه استخراج کنید.
- دوربین پایین (5 مگاپیکسل): برای پیادهسازی بصری و واقعیت افزوده (AR). این دوربین فلش جهتیابی، فاصله لحظهای تا نقطه و خطوط پیادهسازی را مستقیماً روی زمین نمایش میدهد.
هر دو دوربین نرخ فریم ۳۰ فریم بر ثانیه و میدان دید ۸۴ درجه دارند. این یعنی در میدان، بهجای جابهجاییهای مکرر برای رسیدن به نقطه، میتوانید سریعتر و دقیقتر عمل کنید.
برداشت بصری ap50، برداشت نقاط سختدسترس
یکی از کاربردیترین قابلیتهای گیرنده Apeks AP50 برداشت بصری است. در بسیاری از پروژهها، بخشی از نقاط در مکانهایی قرار دارند که رسیدن به آنها سخت، خطرناک یا ناممکن است؛ مثل:
- مناطق زیر پلها و روگذرها
- لبه بامها و پیشآمدگیها
- نزدیک تیرهای برق و تأسیسات
- نقاط دارای انسداد سیگنال
با AP50 Vision کافی است دوربین جلو را به سمت نقطه بگیرید و فیلم یا عکس ثبت کنید؛ دستگاه مختصات سهبعدی را استخراج میکند. دقت برداشت بصری معمولاً ۲ تا ۴ سانتیمتر در برد ۲ تا ۱۵ متر (در شرایط نوری عادی) است. این قابلیت بهطور محسوسی سرعت پروژه را بالا میبرد و نیاز به تجهیزات اضافی یا حضور فیزیکی در نقاط خطرناک را کاهش میدهد.
پیادهسازی بصری در گیرنده ap50
در پیادهسازی سنتی، اپراتور باید مدام به صفحه نگاه کند و فاصله تا نقطه را محاسبه کند. AP50 Vision این فرایند را متحول کرده است. با استفاده همزمان از دوربین جلو و پایین و نرمافزار ApekSurv، شما یک تجربه سهبعدی واقعی از پیادهسازی دارید:
- فلش جهتیابی در لحظه نمایش داده میشود.
- فاصله تا نقطه stakeout بهصورت زنده نشان داده میشود.
- خطوط پیادهسازی مستقیماً روی زمین ترسیم میشوند.
این روش خطای انسانی را کم میکند و در برخی سناریوها بار کاری اپراتور در stakeout را تا ۵۰٪ کاهش میدهد. دقت پیادهسازی بصری نیز 8mm + 1ppm در افق و 15mm + 1ppm در عمق است.
IMU 4.0 و تیلت تا ۱۲۰ درجه
جیپیاس AP50 اپکس به IMU 4.0 مجهز است که با ترکیب ناوبری ماهوارهای، واحد اینرسی و الگوریتم ادغام بصری، عملکردی پایدار ارائه میدهد. مهمترین مزیتهای این بخش:
- تیلت تا ۱۲۰ درجه بدون از دست دادن دقت
- دقت برداشت تا ۲ سانتیمتر در زاویه تیلت ۶۰ درجه
- بدون نیاز به کالیبراسیون مغناطیسی
- بدون نیاز به initialization
- مقاوم در برابر تداخل مغناطیسی
این یعنی در محیطهای پیچیده، نزدیک سازههای فلزی یا خطوط برق، میتوانید با خیال راحت کار کنید و دقت اندازهگیری تا ۳۰٪ بهبود مییابد.
دقت و عملکرد اندازهگیری AP50 Vision
عملکرد دقت این دستگاه در حالتهای مختلف به این شرح است:
- RTK 8mm + 1ppm RMS 15mm + 1ppm RMS
- PPK 2.5mm + 0.5ppm RMS 5mm + 0.5ppm RMS
- PPP 10cm RMS 20cm RMS
- DGPS 0.4m RMS 0.8m RMS
- Single Point 1.5m RMS 2.5m RMS
👈 زمان راهاندازی RTK کمتر از ۵ ثانیه و قابلیت اطمینان آن بیش از ۹۹.۹٪ است. فرکانس خروجی موقعیت نیز از ۱ هرتز تا ۵۰ هرتز قابل تنظیم است که برای کاربردهای دینامیک و برداشت سریع اهمیت دارد.

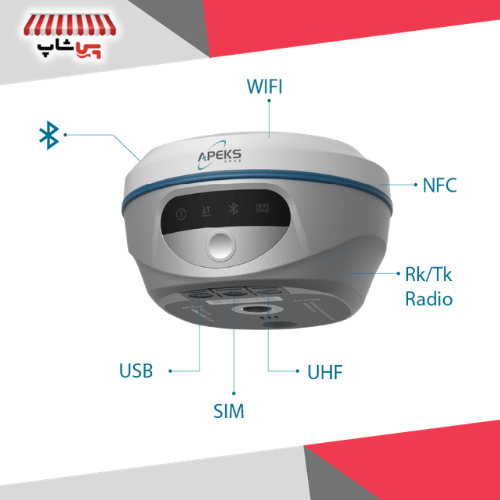

ارتباطات و اتصالهای دستگاه اپکس ap50
Apeks AP50 Vision از نظر ارتباطی بسیار کامل است:
- رادیوی UHF داخلی ۲ وات در بازه ۴۱۰ تا ۴۷۰ مگاهرتز با برد ۸ تا ۱۵ کیلومتر در محیط ایدهآل
- پروتکلهای رادیویی: TT450، TRIMMARK3، SOUTH، SATEL
- Wi-Fi با استاندارد 802.11 b/g/n/ac (هاتاسپات، دیتا لینک و Web UI)
- Bluetooth 5.2 دو حالته (Classic و BLE)
- NFC برای جفتسازی لمسی سریع
- مودم 4G چندبانده با پشتیبانی از LTE، WCDMA، GSM و استانداردهای دیگر
- درگاه USB Type-C برای شارژ و انتقال داده
- اسلات Nano-SIM برای اتصال به شبکههای سلولی
همچنین از طریق Web UI میتوانید وضعیت دستگاه را پایش، پیکربندی و بهروزرسانی کنید و دادهها را دانلود نمایید. در اتصال به شبکه GNSS RTK، این دستگاه بهعنوان یک NTRIP Rover کارآمد عمل میکند.
مدلسازی سهبعدی و اکوسیستم نرمافزاری
گیرنده AP50 Vision اپکس فقط یک ابزار برداشت نیست؛ خروجی آن مستقیماً وارد چرخه مدلسازی سهبعدی میشود. دادههای این دستگاه با نرمافزارهای استانداردی مانند ContextCapture و Agisoft سازگار است و میتوانید دادههای پهپاد (UAV) را با دادههای GNSS ترکیب کنید تا مدلسازی مشترک ساختمانها و نماها را انجام دهید.
نرمافزار میدانی ApekSurv نیز روی کنترلر، تلفن و تبلت اندرویدی اجرا میشود و از حالتهای Static، PPK و RTK پشتیبانی میکند. فرمتهای خروجی شامل RTCM 2.X، RTCM 3.X، RINEX، NMEA 0183 و NTRIP است و امکان ورود فایلهای CAD (DXF/DWG/SHP) برای پیادهسازی مستقیم وجود دارد.
باتری، بدنه و مقاومت محیطی
- باتری: لیتیومیون داخلی 7.4 ولت / 7000mAh
- شارژ: سریع از طریق USB Type-C
- زمان کارکرد: تا ۱۸ ساعت در حالت Rover، ۷ ساعت در حالت Base و ۲۰ ساعت در حالت Static
- ابعاد: ۱۲۹ میلیمتر عرض و ۷۷ میلیمتر ارتفاع
- وزن: کمتر از ۸۰۰ گرم
- مقاومت: استاندارد IP67 (ضدآب و ضدگردوغبار)، مقاومت سقوط از ارتفاع ۲ متر و استاندارد IK08
- دمای کاری: از -45°C تا +75°C
- حافظه داخلی: 32 گیگابایت پرسرعت
این مشخصات یعنی AP50 Vision برای کار میدانی طولانی و شرایط سخت محیطی ساخته شده است.
جمعبندی؛ آیا AP50 Vision برای شما مناسب است؟
اگر به یک gps نقشه برداری نیاز دارید که علاوه بر دقت بالای RTK، قابلیت برداشت بصری، پیادهسازی AR و تیلت تا ۱۲۰ درجه را هم داشته باشد، Apeks AP50 Vision یکی از کاملترین گزینههای موجود در این رده است. این دستگاه مخصوصاً برای پروژههای شهری، برداشت نقاط سختدسترس، فتوگرامتری و مدلسازی سهبعدی طراحی شده و با ترکیب GNSS، IMU و دوربین، سرعت و دقت کار میدانی را بهطور محسوسی بالا میبرد.
البته مانند هر ابزار تخصصی، انتخاب نهایی باید بر اساس نوع پروژه، بودجه و نیاز واقعی شما انجام شود؛ اما از نظر فنی، AP50 Vision یک گزینه جدی و قابلاتکا برای تیمهای حرفهای نقشهبرداری است.
اگر به دنبال گزینهای در همین رده هستید، پیشنهاد میکنیم گیرنده ap10 اپکس دیگر از سری AP اپکس را نیز بررسی کنید تا مقایسه دقیقتری داشته باشید.
خرید جیپیاس AP50 Vision
برای خرید جیپیاس AP50 Vision پیش از هر چیز باید به چند نکته توجه کنید: نوع پروژهای که قرار است با آن انجام دهید، نیاز یا عدم نیاز شما به قابلیتهای برداشت بصری (Visual Surveying) و پیادهسازی بصری (Visual Stakeout)، و سازگاری دستگاه با نرمافزار و تجهیزات فعلی تیم شما.
👈 برای استعلام قیمت بهروز، دریافت اطلاعات بیشتر و مشاوره تخصصی پیش از خرید، میتوانید با کارشناسان فروشگاه تجهیزات نقشه برداری پیشاپ تماس بگیرید تا بهترین انتخاب را متناسب با پروژه و بودجه شما پیشنهاد دهند.
