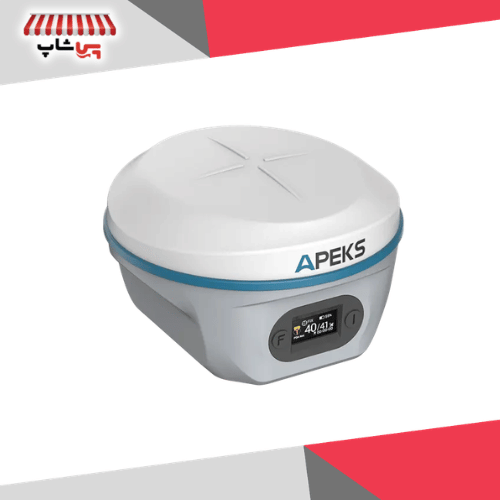

معرفی جی پی اس AP20 AR اپکس

اگر به دنبال یک gps مولتی فرکانس هستید که هم دقت RTK را در حد بالاترین استانداردهای روز تضمین کند و هم سرعت کار در صحرا را به شکلی محسوس کاهش دهد، جی پی اس AP20 AR اپکس یکی از بهترین گزینه‌های بازار است. این دستگاه با ترکیب یک گیرنده ۱۴۰۸ کاناله، دوربین اختصاصی برای پیاده‌سازی تصویری (AR Stakeout) و سنسور تراز IMU نسل چهارم، برای نقشه‌بردارانی ساخته شده که در محیط‌های پیچیده، پرترافیک شهری یا مسیرهای صعب‌العبور کمتر از ۸۰۰ گرم وزن تحمل می‌کنند و خروجی سانتیمتری می‌خواهند.

👈 نکته‌ای که در نگاه اول AP20 AR را از بسیاری از گیرنده‌های هم‌رده متمایز می‌کند، سیستم پیاده‌سازی با واقعیت افزوده است. به‌جای اینکه فقط به عدد روی صفحه اکتفا کنید، دوربین ۵ مگاپیکسلی با شاتر سراسری (Global Shutter) نمای زنده زمین را نشان می‌دهد و جهت حرکت به سمت هر نقطه به‌صورت فلش روی تصویر ترسیم می‌شود. این یعنی در ساده‌ترین حالت، عملیات مختصات‌گذاری را برای یک اپراتور تازه‌کار هم شهودی می‌کند. در ادامه، به تفکیک به هر یک از ویژگی‌های این محصول می‌پردازیم.

ویژگی‌های جی پی اس AP20 AR در یک نگاه

اگر فرصت مطالعه تمام جزئیات فنی را ندارید، مهم‌ترین نقاط قوت گیرنده اپکس AP20 AR را در چند خط خلاصه کرده‌ایم:

• تکنولوژی AR Stakeout: دوربین ۵ مگاپیکسلی با شاتر سراسری و میدان دید ۸۴ درجه برای هدایت تصویری اپراتور.
• ۱۴۰۸ کانال GNSS: پشتیبانی کامل از GPS، GLONASS، Galileo، BeiDou، QZSS، SBAS و سرویس NavIC.
• سنسور IMU تا ۱۲۰ درجه: برداشت نقاط کج شده (Tilt) بدون نیاز به کالیبراسیون و مقداردهی اولیه.
• رادیو داخلی ۲ وات: برد کاری ۸ تا ۱۵ کیلومتر در حالت Base و Rover.
• اتصال‌های متنوع: 4G داخلی، وای‌فای، بلوتوث 5.2، NFC و درگاه USB Type-C.
• باتری پرقدرت: ۱۸ ساعت کار در حالت Rover و ۲۰ ساعت در حالت Static.
• بدنه مقاوم: استاندارد IP67 و مقاوم در برابر سقوط از ارتفاع ۲ متری.

تکنولوژی AR Stakeout گیرنده ap20 ar

بزرگ‌ترین ویژگی این محصول، سیستم پیاده‌سازی تصویری آن است. دوربین در تعامل مستقیم با کنترلر قرار می‌گیرد و تصویر زنده را روی صفحه نمایش می‌دهد؛ سپس فلش‌ها و راهنمای بصری، اپراتور را قدم‌به‌قدم به سمت نقطه هدف هدایت می‌کنند. به‌دلیل استفاده از شاتر سراسری، تصویر در هنگام حرکت دچار پیچیدگی نمی‌شود و همین موضوع دقت مسیریابی لحظه‌ای را بالا نگه می‌دارد.

از نظر میدانی، بزرگ‌ترین مزیت این روش کاهش خطای انسانی در مراحل پیش‌برد (Stakeout) است. به‌جای تفسیر متناوب عدد روی گیرنده و مقایسه آن با نقشه، اپراتور به‌صورت پیوسته با تصویر روبروست و مسیر را به‌صورت بصری اصلاح می‌کند. این موضوع در پروژه‌های حجمی مانند تعیین نقاط شالوده ساختمان، کاداستر و تاسیسات زیرزمینی، هم سرعت را افزایش می‌دهد و هم احتمال خطا را کاهش می‌دهد.

عملکرد ap20 ar در شرایط سخت شهری

جی پی اس AP20 AR در قلب خود یک گیرنده ۱۴۰۸ کاناله را حمل می‌کند که به‌خوبی تمامی منظومه‌ها و فرکانس‌های اصلی دنیا را پوشش می‌دهد؛ از GPS (با فرکانس‌های L1C/A، L2C و L5) گرفته تا GLONASS، Galileo، BeiDou، QZSS و سیستم IRNSS هند. این پوشش گسترده در محیط‌های شهری که دید به آسمان محدود است اهمیت زیادی دارد؛ چراکه هرچه ماهواره‌های بیشتری در قفل باشند، احتمال افت دقت و چندمسیره کمتر می‌شود.

• دقت RTK : افقی 8mm + 1ppm RMS | عمودی 15mm + 1ppm RMS
• دقت PPK : افقی 3mm + 0.5ppm RMS | عمودی 5mm + 0.5ppm RMS
• دقت Static : افقی 2.5mm + 0.5ppm RMS | عمودی 5mm + 0.5ppm RMS
• دقت PPP : افقی 10cm | عمودی 20cm
• سرویس L-Band : پشتیبانی از B2B-PPP و E6-HAS
• نرخ موقعیت‌یابی : 1 تا 50 هرتز

دقت RTK در حد ۸ میلی‌متر به‌علاوه ۱ پی‌پی‌ام، برای اکثر کاربردهای نقشه‌برداری ثبتی، شهری و عمرانی کاملاً کارآمد است و زمان اولین قفل در استارت سرد کمتر از ۴۵ ثانیه اعلام شده که در عمل یعنی همین که گیرنده را روشن کنید، خیلی سریع آماده برداشت هستید.

سنسور IMU تا ۱۲۰ درجه ap20 ar

یکی دیگر از قابلیت‌های مهم این محصول، سنسور تراز داخلی نسل چهارم است که زاویه برداشت را تا ۱۲۰ درجه افزایش می‌دهد. نکته قابل توجه این است که این سنسور نیازی به کالیبراسیون و مقداردهی اولیه ندارد؛ به همین دلیل اپراتور می‌تواند شمخال را در نزدیکی موانع، گوشه ساختمان‌ها یا در دامنه شیب‌دار کج کرده و مختصات نقطه‌ای که فیزیکی زیر شمخال نیست را بردارد، بدون اینکه مجبور باشد پهلوگیری یا وسط‌گیری پیچیده انجام دهد.

دقت تراز در حالت کج‌شدگی تا زاویه ۶۰ درجه کمتر یا مساوی ۲ سانتی‌متر است، که برای برداشت نقاط پنهان در کف معابر، کانال‌ها و زیر تاسیسات، عدد قابل اعتمادی محسوب می‌شود. به‌طور کلی شرکت گیرنده اپکس اعلام کرده که این قابلیت می‌تواند بهره‌وری را تا حدود ۵۰ درصد بالا ببرد؛ عددی که در عمل و در پروژه‌های با حجم برداشت بالا، کاملاً محسوس است.

ارتباط پیدار با جی پی اس ap20 ar

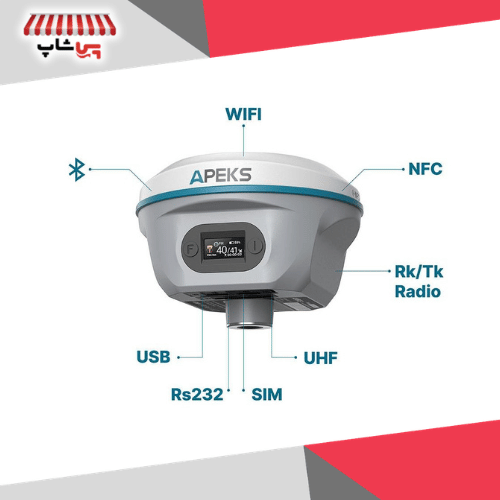

Apeks AP20 AR GNSS به یک رادیوی داخلی ۲ وات (با باند ۴۱۰ تا ۴۷۰ مگاهرتز) مجهز است که برد کاری آن در محیط ایده‌آل بین ۸ تا ۱۵ کیلومتر است و از پروتکل‌های رایج TT450، TRIMMARK3، SOUTH و LORA پشتیبانی می‌کند. نکته کاربردی این است که دستگاه هم به‌عنوان Base و هم به‌عنوان Rover کار می‌کند؛ بنابراین اگر در حال پایش یک پروژه محلی هستید، نیازی به خرید بلک‌باکس جداگانه ندارید.

زمانی هم که به شبکه RTK یا سرویس اینترنتی دسترسی دارید، مودم 4G داخلی، وای‌فای و بلوتوث 5.2 امکان کار به‌صورت NTRIP Rover را فراهم می‌کنند. اتصال سریع NFC برای جفت‌شدن با کنترلر، درگاه USB Type-C برای انتقال داده و شارژ سریع و درگاه ۵ پین Lemo برای ارتباط سریال RS232 نیز جمع‌بندی ارتباطی دستگاه را کامل می‌کند. در مجموع، حافظه داخلی ۳۲ گیگابایتی هم اطمینان می‌دهد که در غیاب ارتباط، اطلاعات برداشت‌شده تلف نمی‌شود.

بدنه، باتری و مقاومت محیطی AP20 AR

در محیط‌های نقشه‌برداری، سخت‌افزار مدام در معرض ضربه، آب، گرد و غبار و دمای شدید است. گیرنده AP20 AR اپکس با استاندارد IP67 در برابر نفوذ آب و گرد و غبار مقاوم است، از سقوط از ارتفاع ۲ متری جان سالم به در می‌برد و مقاومت ارتعاشی آن مطابق درجه IK08 ارزیابی شده است.

در بخش کاربری، پنل جلویی مجهز به یک نمایشگر رنگی OLED 0.96 اینچی و دو دکمه فیزیکی با دو چراغ LED است. این طراحی عمدی است تا حتی بدون اتصال به کنترلر نیز بتوانید وضعیت دستگاه را ببینید و بین حالت‌ها و لینک داده جابه‌جا شوید. در نهایت، باتری داخلی لیتیوم‌یونی ۷.۴ ولت با ظرفیت ۷۰۰۰ میلی‌آمپرساعت، در حالت Rover به‌طور متوسط ۱۸ ساعت و در حالت Static تا ۲۰ ساعت کار را پوشش می‌دهد؛ با شارژ سریع از طریق USB Type-C هم در زمان کوتاه می‌توانید دوباره وارد کار شوید. همه این موارد با وزن کمتر از ۸۰۰ گرم و ابعاد جمع‌وجور، محصولی سبک و درعین‌حال مقاوم می‌سازد.

جدول مشخصات فنی گیرنده Apeks AP20 AR

برای دسترسی سریع، مهم‌ترین مشخصات فنی رسمی محصول را در جدول زیر خلاصه کرده‌ایم:
