هر پروژه عمرانی، کشاورزی یا کار با پهپاد نقشه برداری و… به دادههای موقعیتی بسیار دقیق نیاز دارد؛ دادههایی که حتی خطای چند سانتیمتری میتواند هزینههای هنگفت یا مشکلات اجرایی جدی بههمراه داشته باشد. یکی از تکنیکهایی که در سالهای اخیر محبوبیت زیادی پیدا کرده، برداشت PPK یا Post-Processed Kinematic است.
این روش برخلاف برداشتهای کلاسیک GNSS که وابسته به ارتباط زنده هستند، بر پایه ضبط داده خام در میدان و پردازش دقیق آنها در دفتر عمل میکند. در ادامه بررسی میکنیم که PPK چیست، نحوه برداشت PPK چگونه است و در چه پروژههایی بیشترین کاربرد را دارد.

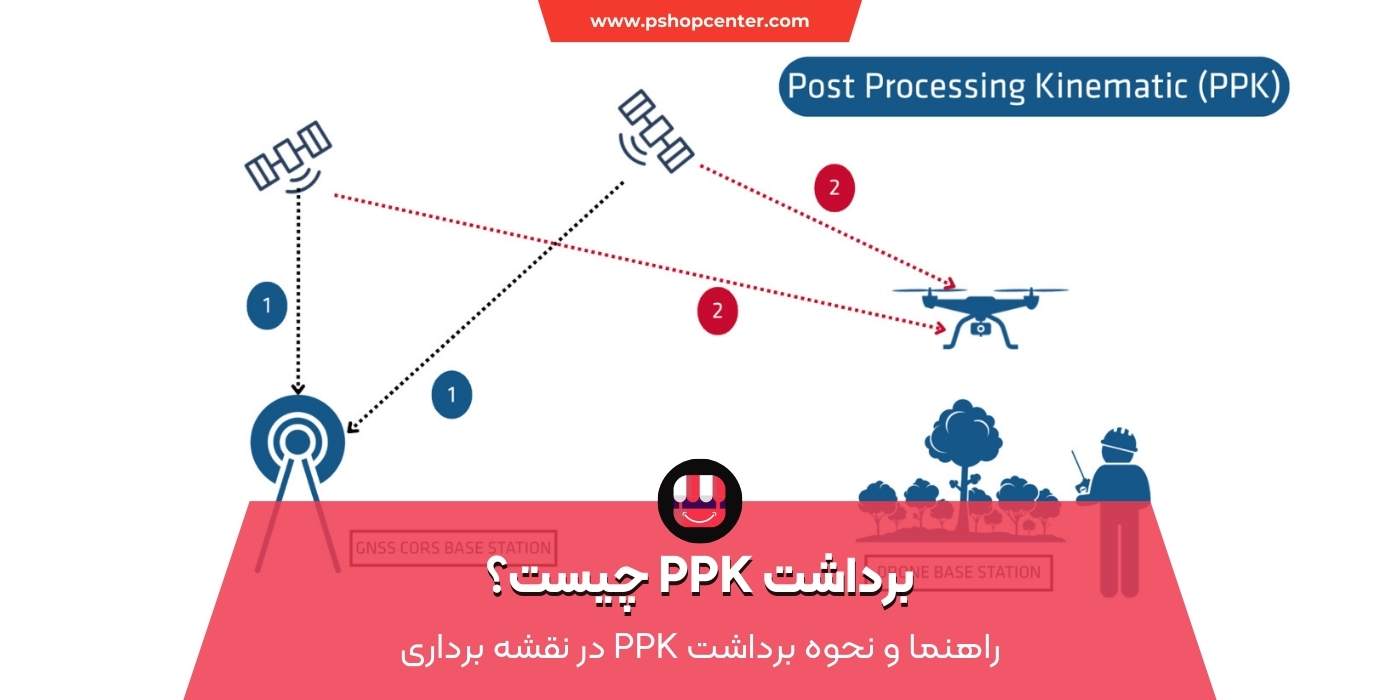

برداشت PPK چیست؟
برداشت PPK مخفف عبارت Post-Processed Kinematic است. در این روش، دستگاه متحرک (مثلاً پهپاد یا جی پی اس نقشه برداری) هنگام برداشت میدانی صرفاً دادههای خام موقعیت ماهوارهای را ذخیره میکند. این دادهها بدون هیچ تصحیح بلادرنگی ثبت میشوند. همزمان، یک ایستگاه پایه (Base Station) در نقطهای معلوم نیز دادههای GNSS را ضبط میکند. بعد از اتمام برداشت، این دو مجموعه داده (Base و Rover) در نرمافزارهای تخصصی PPK Processing ترکیب و تصحیح میشوند. به این ترتیب، خطاهای زیر حذف یا کاهش مییابند:
خطاهای اتمسفری (تأخیر یونسفری و تروپسفری)
خطاهای ناشی از ساعت ماهواره و ساعت گیرنده
اثرات مولتیپث (بازتاب سیگنالها از ساختمان یا عوارض)
محدودیتهای ارتباط رادیویی یا اینترنتی
در نهایت خروجی PPK دقتی در حد سانتیمتر یا حتی میلیمتر فراهم میکند. به زبان ساده، برداشت PPK مثل این است که در میدان فقط داده خام بگیری و بعد با خیال راحت پشت کامپیوتر آنها را به داده دقیق و قابل اعتماد تبدیل کنی.
📢 مطلب پیشنهادی: کاربرد پهپاد در کشاورزی
اهمیت برداشت ppk
خیلیها وقتی برای اولین بار اسم PPK را میشنوند، آن را با RTK مقایسه میکنند. این دو روش شباهت زیادی دارند، اما تفاوتشان در نحوه تصحیح داده است.
مزایای برداشت PPK:
عدم وابستگی به اینترنت یا رادیو:
در RTK نیاز به اتصال لحظهای بین Base و Rover وجود دارد. اگر اینترنت قطع شود یا سیگنال رادیو ضعیف باشد، دقت از بین میرود. ولی PPK کاملاً آفلاین عمل میکند.قابلیت برداشت در مناطق صعبالعبور:
کوهستان، جنگل، یا دشتهای دورافتاده که پوشش شبکه ندارند، با PPK بهراحتی قابل برداشتاند.دقت بالاتر و پایدارتر:
چون در PPK پردازش همزمان به جلو (Forward) و عقب (Backward) انجام میشود، حتی اگر در بخشی از مسیر سیگنال قطع شده باشد، نرمافزار آن را با دادههای دیگر جبران میکند.فاصله بیشتر Base تا Rover:
در RTK معمولاً فاصله ایستگاه مرجع تا روور نباید بیشتر از ۲۰ کیلومتر شود. اما در PPK میتوان تا چند ده کیلومتر هم کار کرد بدون افت جدی در دقت.
مقایسه RTK و PPK:
| ویژگی | RTK | PPK |
|---|---|---|
| نوع تصحیح | بلادرنگ (Real-time) | پسپردازش (آفلاین) |
| نیاز به شبکه | دارد (NTRIP/رادیو) | ندارد |
| تحمل قطع سیگنال | پایین | بالا (با پردازش جلو/عقب جبران میشود) |
| فاصله Base–Rover | ~۲۰ km | تا ۵۰ km یا بیشتر |
| دقت معمولی | ۲–۳ cm | ۱–۲ cm یا بهتر |
| مناسب برای | پروژههای شهری با اینترنت پایدار | پروژههای بزرگ و مناطق دورافتاده |

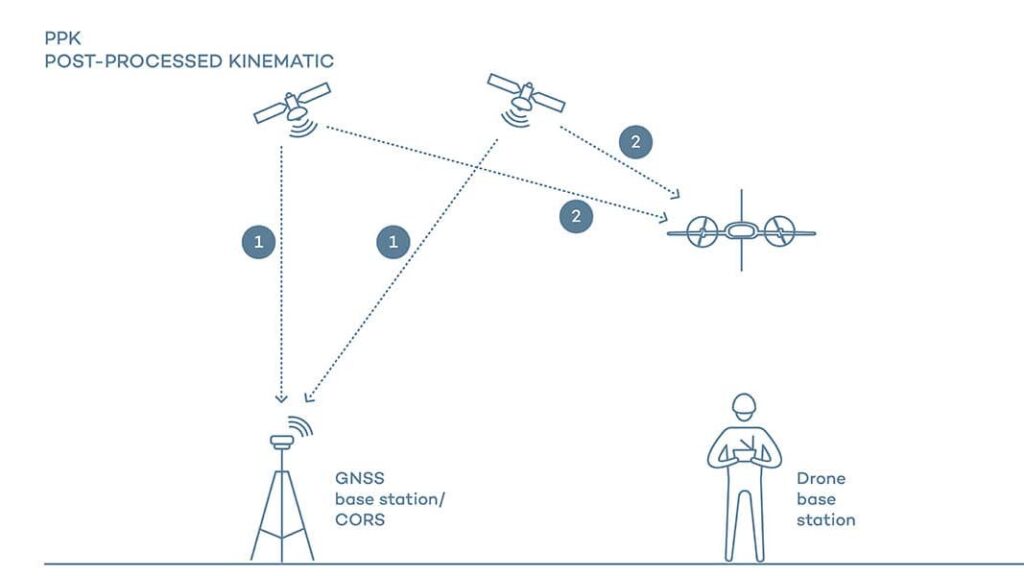

نحوه برداشت PPK
یکی از سوالات پرتکرار مهندسین و اپراتورها این است، در ادامه مراحل آن را مرور میکنیم:
۱. آمادهسازی تجهیزات
ایستگاه پایه (Base): باید در نقطهای با مختصات دقیق (مانند BenchMark یا GCP شناختهشده) قرار داده شود.
گیرنده متحرک یا پهپاد (Rover): روی پهپاد نقشهبرداری یا دستگاه دستی GNSS نصب میشود.
۲. ثبت داده خام
Base و Rover هر دو دادههای خام GNSS را با نرخ ۱Hz یا بیشتر ذخیره میکنند.
در پهپادها علاوه بر مختصات، زمان دقیق هر عکس هم ذخیره میشود.
۳. پایان عملیات و انتقال دادهها
پس از پرواز یا برداشت زمینی، لاگهای خام از هر دو دستگاه (RINEX یا فرمت اختصاصی) استخراج میشود.
۴. پسپردازش در نرمافزار
نرمافزارهایی مثل Emlid Studio، Qinertia، Pix4D Mapper یا ابزارهای OEM مورد استفاده قرار میگیرند.
داده Base و Rover همگام میشوند و الگوریتمهای پردازش خطا اعمال میشوند.
۵. تولید مختصات دقیق
خروجی بهصورت فایل اصلاحشده (مثلاً POS یا CSV) آماده میشود و بهطور مستقیم روی عکسهای پهپاد یا نقاط زمینی اعمال میشود.
نکته: در پروازهای پهپادی، هماهنگی دقیق بین زمان شاتر دوربین و لاگ GNSS حیاتی است. اغلب از پورت Hot-Shoe دوربین استفاده میشود تا هر عکس با زمان دقیق GNSS هماهنگ شود.
کاربردهای برداشت PPK
برداشت PPK در طیف وسیعی از پروژهها استفاده میشود، از کشاورزی گرفته تا عمرانی و صنعتی.
نقشهبرداری پهپادی:
در پروژههای نقشهبرداری هوایی، PPK اجازه میدهد بدون نیاز به تعداد زیاد GCP، مدل سهبعدی با دقت بالا ایجاد شود.
کشاورزی دقیق (Precision Agriculture):
در پهپاد سمپاش، دقت PPK باعث میشود نقشهها دقیقتر و مسیرهای پرواز بهینهتر شوند.
راهسازی و پروژههای عمرانی:
برداشت پروفیلهای طولی و عرضی مسیر، کنترل پیشرفت پروژه، و مستندسازی عوارض با PPK بسیار دقیق انجام میشود.
ژئودزی و تحقیقات علمی:
برای پروژههای علمی مانند تغییرات پوسته زمین یا پایش نشست زمین نیز PPK کاربرد زیادی دارد.
📢 مطلب پیشنهادی: توتال استیشن چیست؟ راهنمای جامع دوربین توتال
نکات برداشت موفق PPK
استفاده از چند منظومه ماهوارهای: GPS، GLONASS، Galileo و BeiDou همزمان → کاهش احتمال خطای سیگنال.
محل نصب مناسب Base: روی نقطهای باز با دید آسمان بالا، دور از ساختمانها و درختان بلند.
کیفیت زمانبندی: در پهپادها، همگامسازی دقیق زمان دوربین با GNSS برای هر عکس بسیار حیاتی است.
بررسی کیفیت پردازش: در نرمافزار باید residualها (خطای باقیمانده) و درصد Fix بالا باشد (بالاتر از ۹۵٪).
استفاده ترکیبی با GCP: در پروژههای حساس، چند GCP کنترل بهعنوان نقطه چک میتواند دقت خروجی را تضمین کند.
برداشت PPK یکی از مطمئنترین و دقیقترین روشهای تعیین موقعیت در نقشهبرداری است. این روش با حذف وابستگی به اینترنت و پردازش آفلاین، انعطافپذیری بالایی برای پروژههای بزرگ و مناطق بدون پوشش ارتباطی فراهم میکند. اگرچه نیازمند پسپردازش و نرمافزار است، اما خروجی آن با دقت بالا ارزش سرمایهگذاری را دارد.
