معرفی کامل اجزای دوربین توتال استیشن | همه‌چیز درباره این ابزار قدرتمند

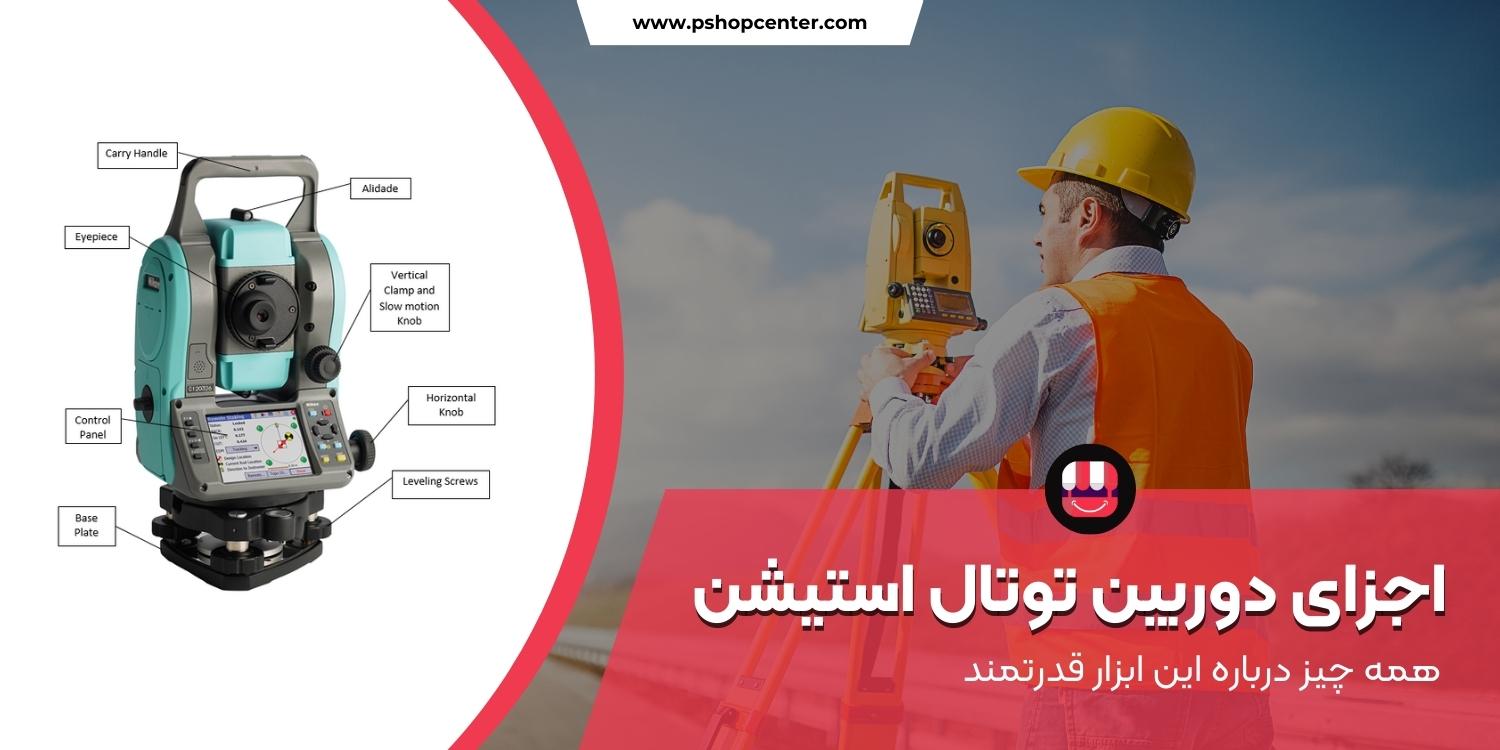

توتال استیشن دستگاهی پیچیده و کارآمد است که از ترکیب چند فناوری مختلف برای اندازه‌گیری دقیق زوایا، فاصله‌ها و موقعیت‌ها استفاده می‌کند. این ابزار به‌طور خاص در پروژه‌های نقشه‌برداری، ساخت و ساز، و مهندسی برای اندازه‌گیری و ثبت داده‌ها به کار می‌رود. در این بخش، اجزای مختلف توتال استیشن را معرفی کرده و نحوه عملکرد آن‌ها را توضیح می‌دهیم.

1. تلسکوپ و اپتیک (تئودولیت)

تئودولیت بخش اصلی توتال استیشن است که برای اندازه‌گیری زوایای افقی و عمودی استفاده می‌شود. تلسکوپ به‌عنوان قسمت نوری دستگاه عمل کرده و به کاربر این امکان را می‌دهد که زاویه‌ها را به‌طور دقیق اندازه‌گیری کند.

عملکرد:

• اندازه‌گیری زاویه‌ها: این دستگاه با استفاده از پلمت نوری، حباب تراز و دایره‌های کالیبره‌شده زاویه‌های افقی و عمودی را می‌سنجد.

• هدف‌گیری دقیق: از طریق تلسکوپ است که می‌توان زاویه‌ها را هدف‌گیری کرده و دقت اندازه‌گیری‌ها را افزایش داد.

• کیفیت اپتیک: کیفیت بالای اپتیک توتال استیشن برای دستیابی به اندازه‌گیری‌های دقیق ضروری است.

2. دستگاه اندازه‌گیری فاصله الکترونیکی (EDM)

EDM بخش دیگری از توتال استیشن است که وظیفه اندازه‌گیری فاصله‌ها را بین توتال استیشن و سطح یا آینه بازتابنده به عهده دارد.

عملکرد:

• روش‌های EDM: این دستگاه از انرژی الکترومغناطیسی (EM) برای اندازه‌گیری استفاده می‌کند. این انرژی می‌تواند به‌صورت الکترواپتیکی (مانند اشعه مادون قرمز یا لیزر) و مایکروویو باشد.

• روش‌های مختلف اندازه‌گیری: دو روش متداول EDM شامل روش منشور (که در آن امواج مادون قرمز بازتاب می‌شوند) و روش بدون منشور (که در آن از لیزر قرمز برای اندازه‌گیری استفاده می‌شود) است.

• دقت: این بخش دقت بالایی را در اندازه‌گیری‌های فاصله فراهم می‌آورد و دامنه اندازه‌گیری‌های EDM معمولاً بین 2.8 تا 4.2 کیلومتر است.

3. واحد کنترل الکترونیکی (ECU)این قسمت به‌عنوان مغز توتال استیشن عمل می‌کند و برای کنترل عملکردهای مختلف دستگاه و نمایش داده‌ها استفاده می‌شود.

عملکرد:

• صفحه‌نمایش دیجیتال: اطلاعات مربوط به زوایا، فاصله‌ها و مختصات بر روی صفحه‌نمایش دیجیتال دستگاه نمایش داده می‌شود.

• تنظیمات و گزینه‌ها: کاربران می‌توانند تنظیمات مختلف دستگاه را از طریق منوهای موجود در صفحه‌نمایش اعمال کنند.

• نمایش اطلاعات: اطلاعاتی مانند فاصله‌های افقی و عمودی، زوایای افقی و عمودی، و مختصات کلیدی نمایش داده می‌شود.

4. پلمت نوری

پلمت نوری ابزار مهمی است که به‌ویژه در توتال استیشن‌های دقیق کاربرد دارد و برای تراز کردن دستگاه در موقعیت‌های مختلف استفاده می‌شود.

عملکرد:

• تراز کردن دقیق: این پلمت به کاربر کمک می‌کند تا دستگاه را به‌طور دقیق در موقعیت خود قرار دهد و از خطاهای ناشی از تراز نادرست جلوگیری کند.

• کمک به دقت اندازه‌گیری‌ها: با تراز بودن دستگاه، اندازه‌گیری‌ها با دقت بیشتری انجام می‌شود.

5. حباب تراز

حباب تراز ابزاری است که به نقشه‌برداران کمک می‌کند تا دستگاه را به‌طور صحیح در وضعیت افقی قرار دهند.

عملکرد:

• تراز کردن دستگاه: این حباب به کاربر این امکان را می‌دهد که توتال استیشن را در موقعیت افقی قرار دهد.

• ارتباط با دقت اندازه‌گیری‌ها: تراز دقیق دستگاه باعث می‌شود اندازه‌گیری‌های افقی و عمودی با دقت بالا انجام شوند.

6. باتری و منبع تغذیه

برای عملکرد طولانی‌مدت و بی‌وقفه توتال استیشن، نیاز به یک باتری قوی و قابل اعتماد است.

• تامین انرژی برای دستگاه: باتری‌ها انرژی مورد نیاز دستگاه را فراهم می‌کنند و معمولاً مدت زمان زیادی می‌توانند دستگاه را تغذیه کنند.

• عمر باتری: برخی از توتال استیشن‌ها باتری‌های با عمر طولانی دارند که برای انجام پروژه‌های بزرگ و طولانی مدت مفید است.

7. نمایشگر لمسی و رابط کاربری

این بخش به کاربران کمک می‌کند تا داده‌ها را مشاهده کرده و دستورات مختلف را به دستگاه بدهند.

عملکرد:

• نمایش اطلاعات: نمایشگرهای لمسی و دیجیتال داده‌هایی مانند فاصله‌ها، زاویه‌ها و مختصات را به‌صورت واضح نمایش می‌دهند.

• راحتی در استفاده: این صفحه‌نمایش‌ها به کاربران اجازه می‌دهند تا به راحتی از دستگاه استفاده کرده و تغییرات لازم را اعمال کنند.

8. کنترلر و دستگاه جانبی

کنترلر و دستگاه‌های جانبی توتال استیشن به‌ویژه در مدل‌های پیشرفته برای تسهیل عملکرد دستگاه و به‌دست آوردن داده‌های دقیق به کار می‌روند.

عملکرد:

• دستگاه‌های جانبی: دستگاه‌هایی مانند GNSS و دوربین‌های دیجیتال می‌توانند به توتال استیشن متصل شوند تا داده‌های دقیق‌تری جمع‌آوری شود.

• ارتباط با سیستم‌های دیگر: این دستگاه‌ها امکان انتقال داده‌ها به سیستم‌های دیگر مانند نرم‌افزارهای CAD و BIM را فراهم می‌کنند.
